Định nghĩa dựa trên mô hình (Model-Based Definition - MBD) ngày càng đóng vai trò quan trọng trong việc xây dựng mạch số nối liền từ khâu thiết kế đến sản xuất. Với phiên bản NX tháng 12/2024, các công cụ MBD trong phần mềm NX™ của Siemens đã có thêm nhiều nâng cấp vượt trội, mở rộng khả năng kết nối và tự động hóa quy trình cho lĩnh vực CAD/CAM – đặc biệt đáp ứng môi trường sản xuất hiện đại ngày càng số hóa.
Quản lý đặc tính kỹ thuật với NX Inspector
NX Inspector là mô-đun hoàn toàn mới tích hợp trực tiếp trong môi trường NX, giúp dễ dàng khai báo, kiểm soát và quản lý các đặc tính PMI (Product Manufacturing Information) ngay trên mô hình CAD. Điều này giúp kỹ sư cơ khí tiết kiệm thời gian, đồng bộ hóa dữ liệu sản xuất và nâng cao chất lượng sản phẩm ngay từ thiết kế.
Đặc tính dựa trên mô hình là gì?

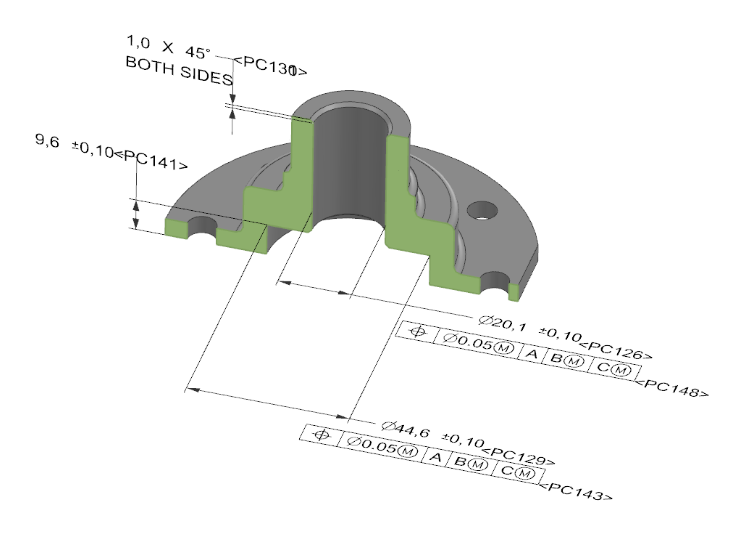

Khi thiết kế mô hình 3D, mỗi đối tượng PMI thường bao hàm nhiều yêu cầu kỹ thuật khác nhau, ví dụ như đường kính, độ nhám, dung sai, ren... Trong trường hợp một chi tiết nhiều lỗ, mỗi lỗ sẽ có các đặc tính riêng cần ghi chú, kiểm soát và truy vết. Đây chính là các 'đặc tính dựa trên mô hình' (Model-Based Characteristics – MBC).
Việc quản lý đặc tính theo tiêu chuẩn quốc tế là yếu tố then chốt để đảm bảo lan tỏa dữ liệu đồng nhất tới các quy trình CAM và kiểm tra CMM sau này. NX Inspector tuân thủ các tiêu chuẩn của Digital Metrology Standards Consortium, đồng thời hỗ trợ xuất dữ liệu qua định dạng trung gian như PLMXML, QIF giúp tích hợp dễ dàng với phần mềm và hệ thống khác.
Khả năng ứng dụng thực tiễn của NX Inspector
Với NX Inspector, bạn có thể nhanh chóng khai báo, theo dõi những đặc tính quan trọng nhất như:
- Độ chính xác hình học (Geometric tolerance)
- Dung sai kích thước
- Độ nhám bề mặt
- Thông số lỗ, ren
- Kích thước vát mép
- Ghi chú tổng hợp liên quan đến sản xuất
Mỗi đặc tính gắn trực tiếp với đối tượng PMI, vì vậy khi thay đổi thiết kế sẽ tự động cập nhật dữ liệu đặc tính mà không cần thao tác thủ công lặp lại.

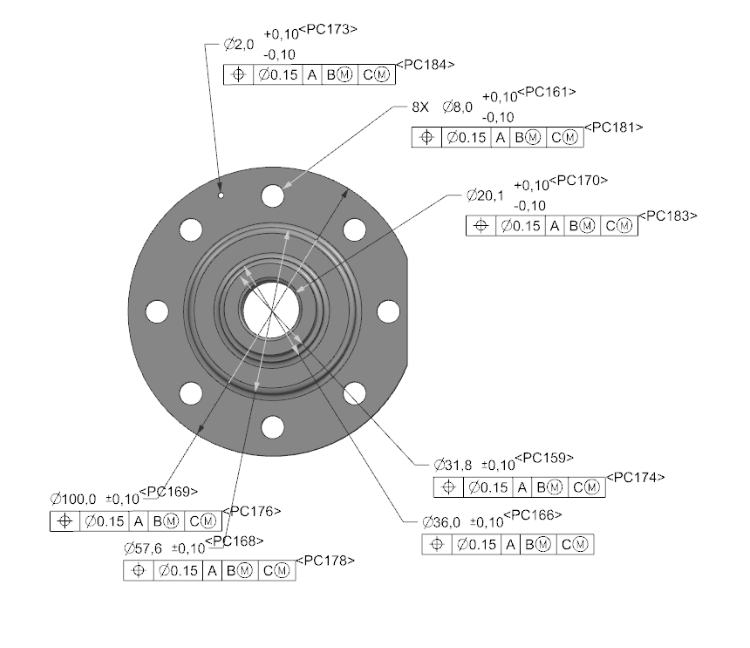

Một điểm nổi bật là NX Inspector tự động đánh số, định danh và quản lý mọi đặc tính riêng biệt cho từng đối tượng PMI – ví dụ: thay vì chỉ ghi 'bốn lỗ Ø5mm', phần mềm sẽ quản lý lỗ số 1, số 2, số 3, số 4 riêng biệt, hỗ trợ kiểm soát chất lượng chi tiết từng vị trí. Giao diện Characteristics Navigator trực quan, dễ dùng cho phép bạn duyệt, kiểm tra và chỉnh sửa nhanh chóng tất cả thông tin này. Nếu muốn, bạn còn có thể kết hợp NX Open để tự động hóa gần như hoàn toàn quá trình khai báo và cập nhật đặc tính.
Kết nối chặt chẽ với quản lý sản xuất Teamcenter

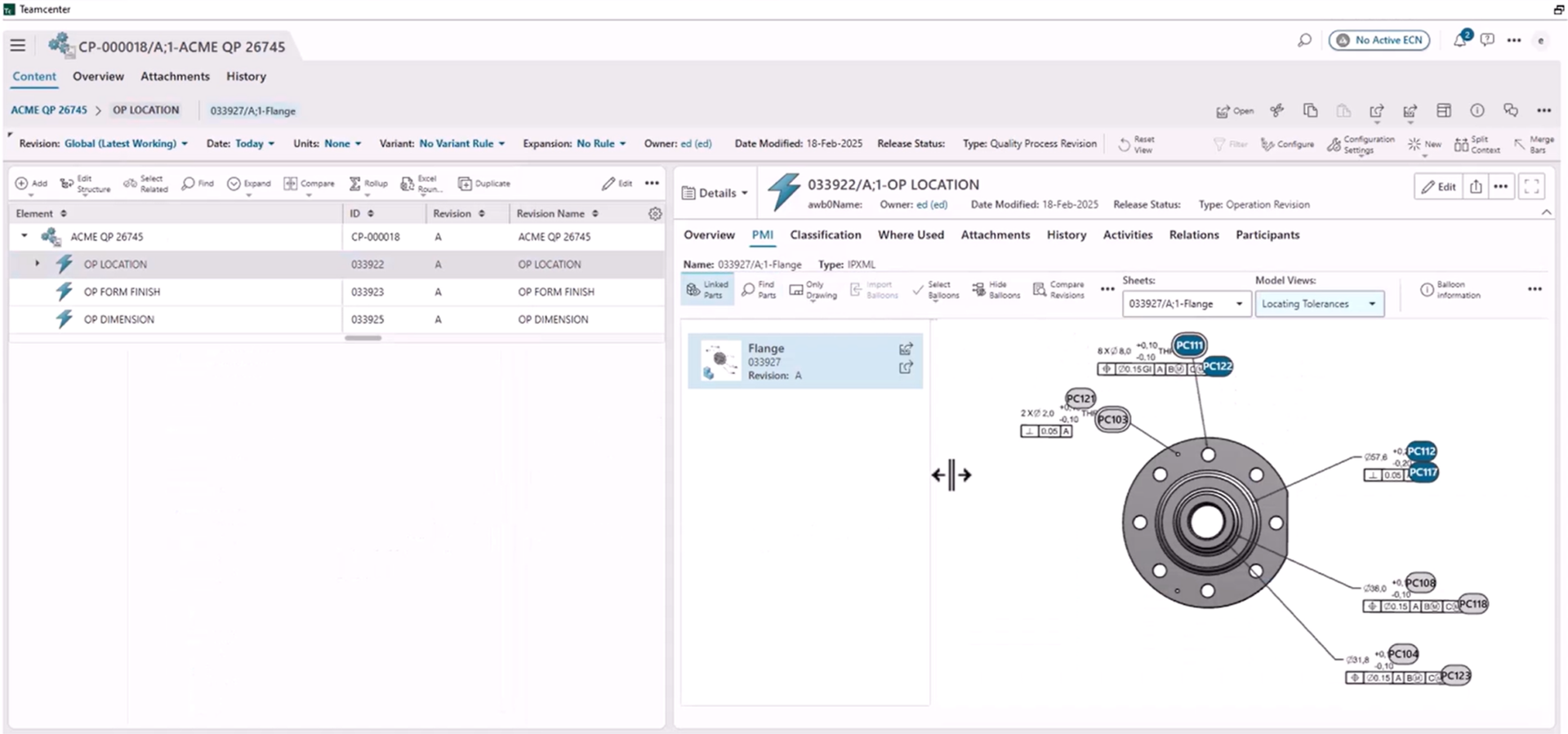

Sức mạnh của NX Inspector càng tăng lên khi dữ liệu đặc tính được đồng bộ trực tiếp với Teamcenter – nền tảng quản lý vòng đời sản phẩm hàng đầu. Bạn sẽ dễ dàng xây dựng, lưu trữ và duy trì Bill of Characteristics (Bảng đặc tính) ngay trong Teamcenter. Tất cả lịch sử kiểm soát, luồng phê duyệt, truy xuất nguồn gốc đều được lưu lại đầy đủ, giúp kiểm tra và kiểm soát chất lượng xuyên suốt chuỗi số hóa từ thiết kế.
Phần mềm Teamcenter Quality cho phép bạn thiết lập các kế hoạch kiểm tra sản phẩm dựa vào bộ đặc tính đã khai báo, tự động hóa từng bước kiểm soát, kết hợp tri thức từ thư viện đặc tính sẵn có. Quy trình kiểm soát chất lượng từ thiết kế – gia công – kiểm tra được tối ưu hóa, chuẩn hóa và minh bạch hơn bao giờ hết.
Cải tiến tổng thể quy trình MBD trong NX
Bên cạnh NX Inspector, bản NX 12/2024 còn cải thiện đáng kể loạt tính năng MBD & PMI truyền thống, giúp doanh nghiệp xử lý dữ liệu thiết kế dung lượng lớn (đặc biệt thích hợp cho các ngành như đóng tàu, xây dựng...)
Tăng tốc hiệu suất công việc
Trước lượng dữ liệu đồ sộ, NX tối ưu quy trình PMI với khả năng trì hoãn nạp dữ liệu không cần thiết khi chỉ mở một phần hoặc tải nhỏ của lắp ráp. Bạn được phép lựa chọn chỉ nạp PMI khi thật sự cần thiết, giúp tiết kiệm thời gian, tăng tốc xử lý file lớn trong môi trường thiết kế số hóa quy mô công nghiệp.
Đẩy mạnh tự động hóa đặc tính và quy tắc PMI

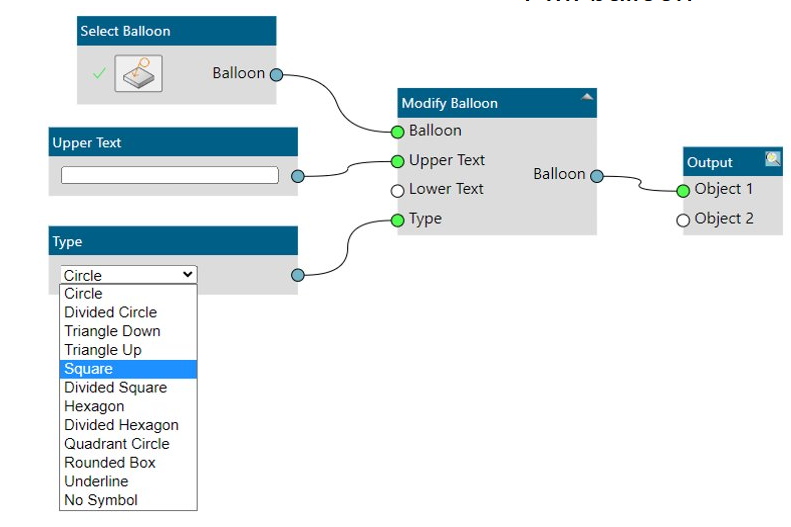

NX ngày càng mở rộng hệ thống quy tắc tự động (rules-driven PMI) giúp đồng bộ hóa tiêu chuẩn, loại bỏ tối đa sai sót thao tác thủ công, hỗ trợ nhất quán dữ liệu giữa các bộ phận. Trong bản NX 12/2024, tính năng tự động tạo nhãn (PMI balloon) đã được bổ sung thêm các node Logic Editor, cho phép tùy chọn, chỉnh sửa, nhận diện nhanh chóng, cũng như thiết lập các bảng dữ liệu đặc biệt (bảng nhãn, vật liệu composite,...). Hơn 100 quy tắc tự động đã sẵn sàng, có thể mở rộng theo nhu cầu doanh nghiệp.
Các tính năng mới khác của NX tháng 12/2024
Bên cạnh MBD, bản cập nhật NX tháng 12/2024 còn cung cấp nhiều tính năng đột phá trên nhiều quy trình khác nhau. Bạn có thể khám phá thêm chi tiết về nâng cấp lắp ráp phức hợp, mô hình lưới, NX Realize Shape và nhiều chủ đề tiên tiến khác qua chuỗi bài viết What's New NX – Advanced Capabilities.
Đừng bỏ lỡ cơ hội làm chủ các giải pháp CAD/CAM tiên tiến nhất, nâng cao năng suất và chất lượng kiểm soát sản xuất – thiết kế trong thời đại số hóa.
