Trong mẹo NX™ mới nhất này, bạn sẽ cùng tôi khám phá từng ngóc ngách của công cụ Chamfer Cage trong môi trường Realize Shape – trợ thủ đắc lực giúp tinh chỉnh các bề mặt một cách chuyên nghiệp. Chamfer Cage chính là bí quyết nâng cao chất lượng mô hình subdivision, đặc biệt khi kết hợp với tính năng mô hình hóa đối xứng. Đừng bỏ lỡ video minh họa bên dưới hoặc đọc tiếp để nắm được trọn vẹn ứng dụng của Chamfer Cage trong NX.
Realize Shape: Không gian sáng tạo mô hình hóa subdivision trong NX
Realize Shape mang lại cho kỹ sư một môi trường dựng hình dạng subdivision tiên tiến, là cầu nối lý tưởng từ ý tưởng thiết kế đến chi tiết kỹ thuật. Công cụ này giúp bạn thao tác tự nhiên trên các bề mặt hữu cơ phức tạp, đồng thời đảm bảo mô hình vẫn đáp ứng mọi tiêu chí kỹ thuật khắt khe nhất.
Khác biệt nổi bật của Realize Shape là làm việc trên lưới điều khiển – bạn chỉ cần chỉnh sửa các điểm hoặc cạnh, hệ thống sẽ tự động "làm mượt" hình dạng. Hướng này không chỉ giúp dễ kiểm soát, mà còn phá bỏ giới hạn mà các công cụ mô hình truyền thống gặp phải khi xử lý chi tiết nhỏ hoặc tạo các bề mặt chuyển tiếp mượt mà.
Mô hình hóa Đối xứng – Giải pháp tối ưu hóa thao tác
Khi dựng những hình dạng cân đối, bạn sẽ đánh giá cao tính năng Symmetric Modeling của Realize Shape. Chỉ việc thiết lập mặt phẳng đối xứng, mọi thao tác chỉnh sửa trên một nửa mô hình đều lập tức được phản chiếu sang phía đối diện, giúp bạn tiết kiệm đáng kể thời gian và đảm bảo mô hình chuẩn xác tuyệt đối.
Bạn có thể định nghĩa mặt phẳng đối xứng theo 2 cách: tạo một mặt phẳng datum từ nhóm Construction để tiện tham chiếu cho các bước tiếp theo, hoặc tạo trực tiếp trong cửa sổ Symmetric Modeling. Dù lựa chọn thế nào, quy trình dựng hình đối xứng sẽ luôn đảm bảo sự liền mạch và cân chỉnh hoàn hảo, đặc biệt là trên những bề mặt phức tạp.
Sức mạnh kiểm soát cạnh của Chamfer Cage trên mô hình Subdivision

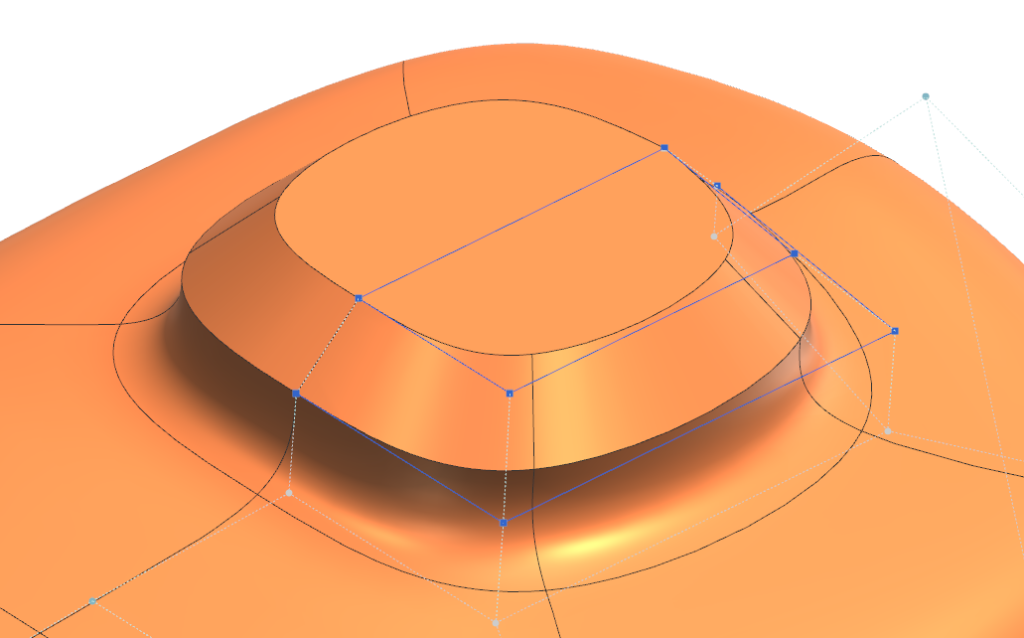

Với Chamfer Cage trong môi trường Subdivision, bạn có quyền kiểm soát tối đa mọi mép cạnh – từ bo cong cho tới vát sắc nét – mà không phá vỡ nét mềm mại tổng thể của mô hình. Cấu trúc lồng bàn giúp bạn dễ dàng chọn nhiều mép kiểu cùng lúc, áp dụng các giá trị chamfer đồng đều và kiểm soát chi tiết một cách chính xác nhất.
Điểm mạnh lớn của Chamfer Cage là bạn có thể lựa chọn continuity: "chuyển tiếp mượt" (smooth) cho những ai ưu tiên thẩm mỹ sản phẩm, hoặc "chuyển tiếp góc sắc" (sharp) phù hợp với yêu cầu kỹ thuật cơ khí. Như vậy, Chamfer Cage là "trợ lý" không thể thiếu dù bạn làm sản phẩm tiêu dùng hay công nghiệp.
Bạn có thể thao tác nhanh chóng với nhiều cạnh đồng thời, kết hợp chế độ đối xứng để tăng tốc thiết kế mà không làm giảm chất lượng. Toàn bộ quá trình chỉnh sửa đều linh hoạt, bạn dễ dàng thử nghiệm từng dạng chamfer, đảm bảo mô hình cuối cùng luôn sắc nét và tối ưu hóa cho công việc sản xuất.
