Bạn đang muốn nắm rõ quy trình thiết kế kim loại tấm bằng Siemens Designcenter NX? Với công cụ Sheet Metal, mọi thao tác từ phác thảo đến xuất bản vẽ đều trở nên trực quan và nhanh chóng. Cùng tìm hiểu chi tiết từng bước thực hiện dành riêng cho ngành cơ khí – chế tạo máy!
Designcenter NX Sheet Metal – Giải pháp tối ưu cho thiết kế kim loại tấm
Designcenter NX Sheet Metal là công cụ chuyên biệt trong bộ phần mềm Siemens Designcenter NX, hỗ trợ thiết kế nhanh chóng các chi tiết kim loại tấm chính xác đến từng thông số. Bộ công cụ này cho phép bạn dựng hình 3D phức tạp, tạo bản trải phẳng chuẩn xác phục vụ gia công. Đặc biệt, khi bạn điều chỉnh mô hình 3D, mọi dữ liệu bản trải phẳng và thông tin sản xuất được cập nhật hoàn toàn tự động. Nhờ đó, sản phẩm luôn trong trạng thái sẵn sàng chuyển sang sản xuất với sai sót tối thiểu, tiết kiệm thời gian cho cả đội ngũ thiết kế lẫn chế tạo.
Bước 1: Tạo Tabs và Flanges nhanh chóng

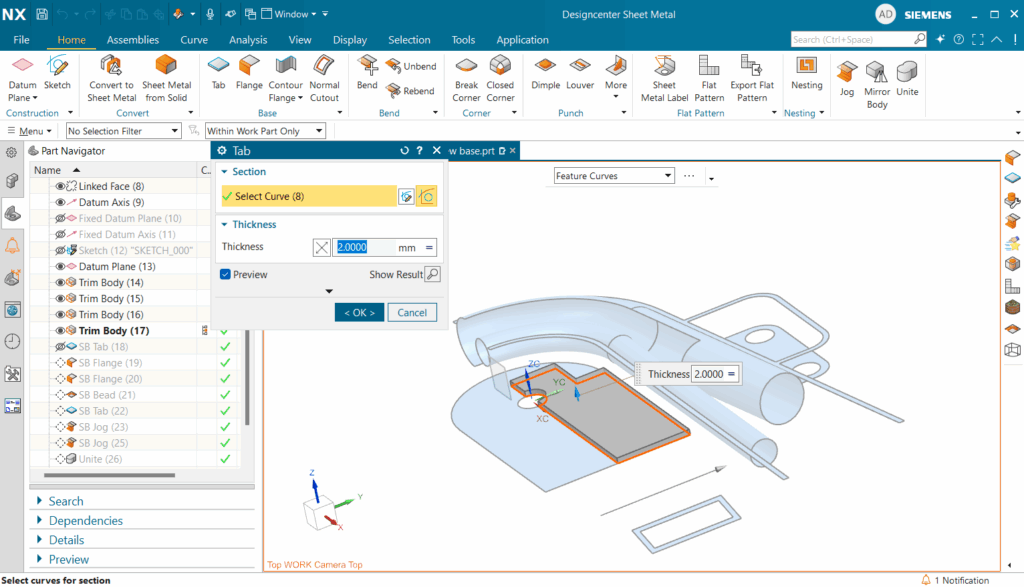

Bắt đầu với việc dựng một tab cơ sở trên khung chuẩn, Designcenter NX tối ưu thao tác qua lệnh Project Curves để chiếu hình vẽ từ tham chiếu về bản phác thảo. Sau khi sử dụng công cụ vẽ đường và cắt (Trim), bạn chỉ cần thiết lập độ dày (ví dụ 2mm) là đã có một tab nền tảng vững chắc cho sản phẩm.

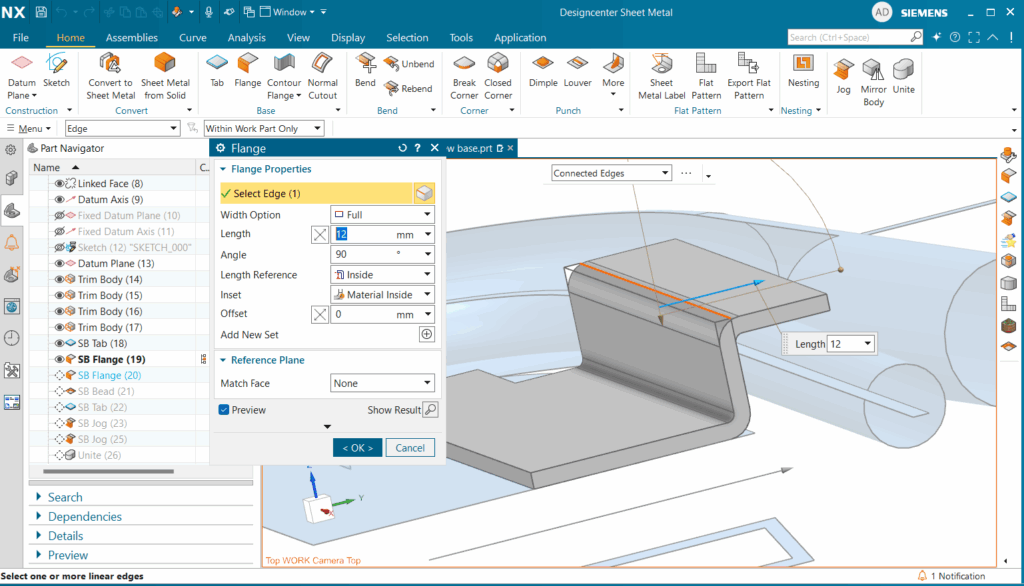

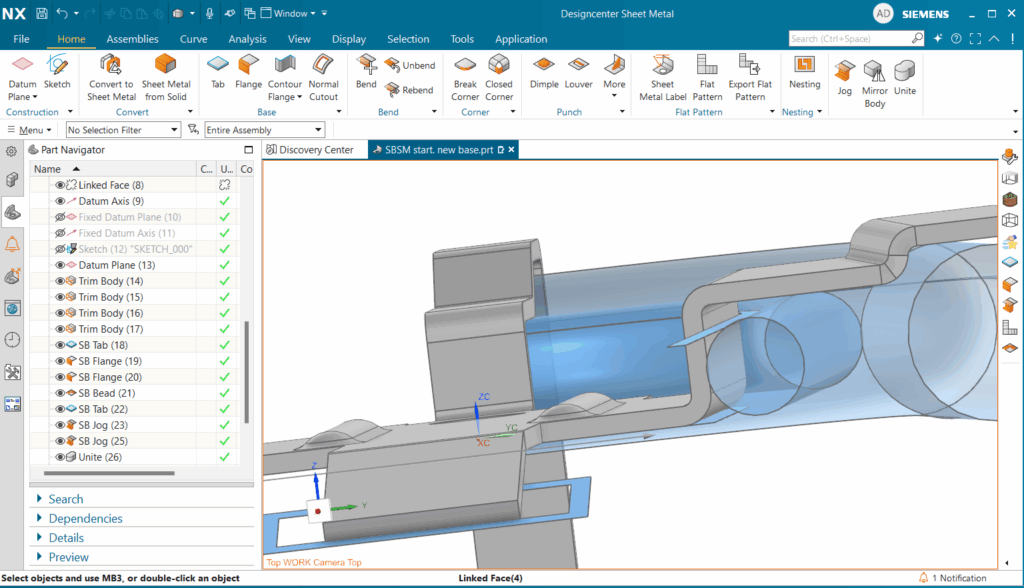

Kế tiếp, lệnh Flange giúp thêm hai gờ Flange 12mm một cách nhanh chóng bằng cách chọn biên dạng trên mô hình. Tính năng tự động cập nhật hình học giúp đảm bảo các gờ không va chạm với tham chiếu ban đầu, đồng thời vừa khít theo yêu cầu kỹ thuật.
Bước 2: Gia cố bằng Bead – Vừa bền, vừa tiết kiệm vật liệu

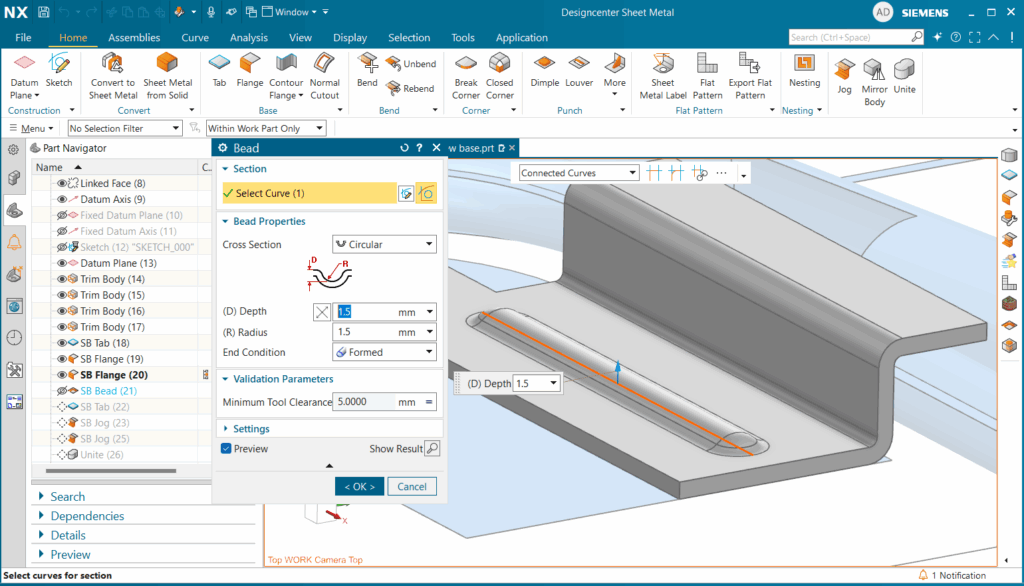

Sau khi hoàn thành Flange, hãy sử dụng lệnh Bead để thêm gân tăng cứng lên tấm nền. Đây là yếu tố then chốt giúp tối ưu độ bền mà vẫn tiết kiệm vật tư. Lệnh Bead trong NX linh hoạt cho phép chọn tiết diện theo ý muốn (tròn, U, V...), kiểu đầu mút (formed, punched, lanced) và các số liệu chính xác như chiều sâu, bán kính. Ví dụ, bạn có thể thiết lập bán kính 1.5mm phù hợp từng mẫu thiết kế.
Theo dõi đồng thời mô hình 3D và bản trải phẳng

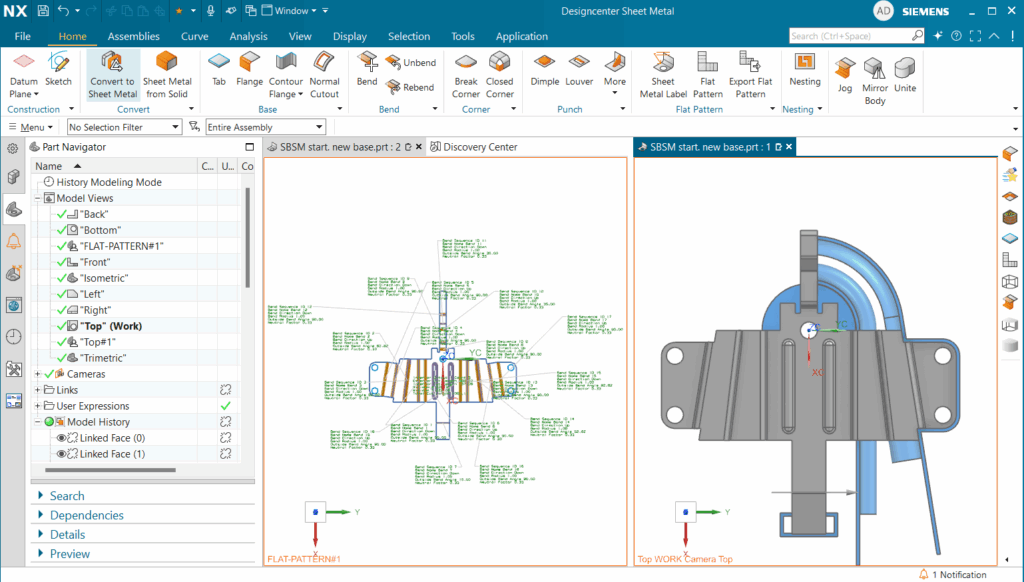

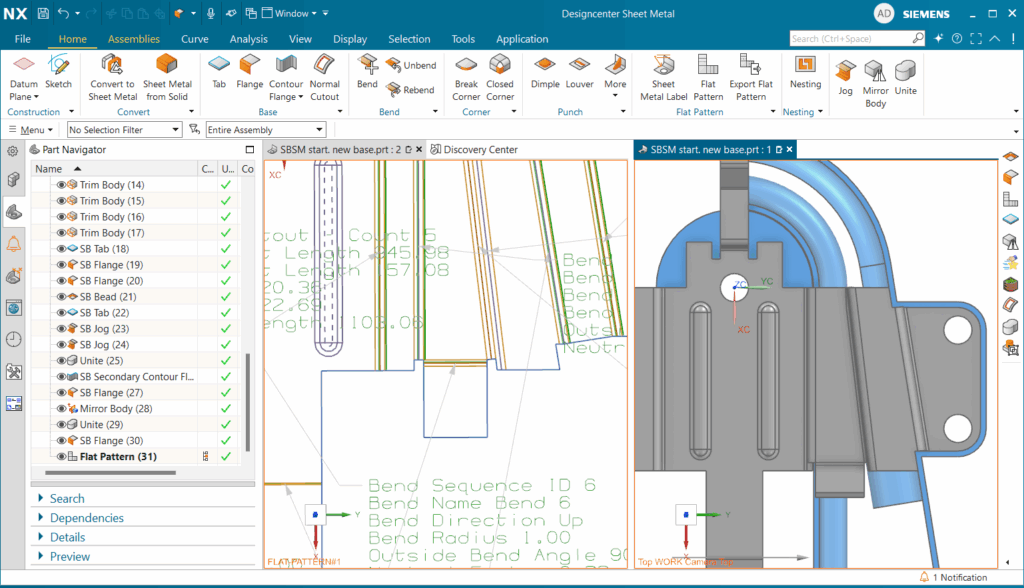

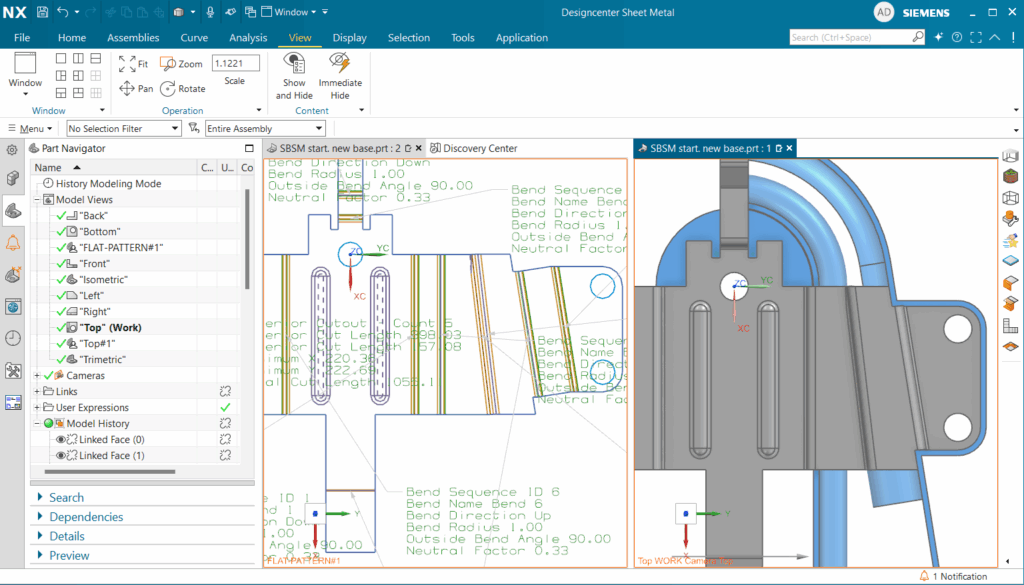

Một điểm mạnh của NX là cho phép bạn mở cùng lúc cửa sổ mô hình 3D và bản trải phẳng, giúp kiểm tra và chỉnh sửa hiệu quả. Mỗi thay đổi như thêm Flange, chỉnh hình dạng đều được cập nhật tức thì trên bản trải phẳng. Nhờ đó, quy trình thiết kế và kiểm soát khả năng gia công luôn chủ động, không cần thao tác lặp đi lặp lại.
Kỹ thuật tab nâng cao và xử lý giao thoa với Jog

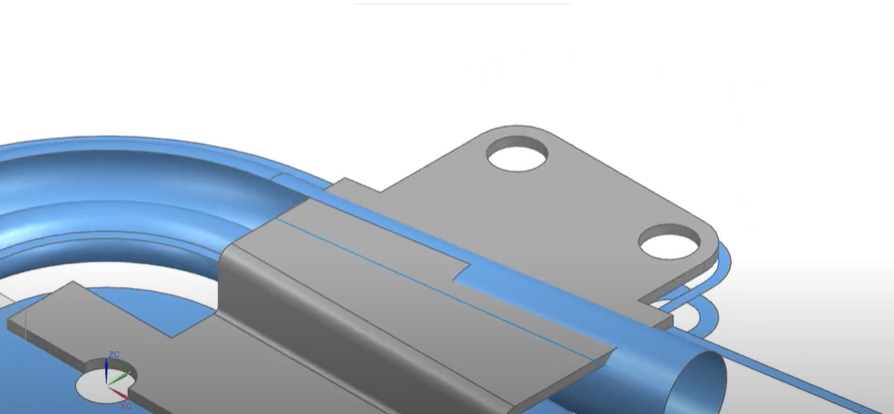

Đối với những sản phẩm có biên dạng cong hoặc tab ôm quanh mặt tròn, không hiếm khi tab bị giao thoa, chạm vào hình tham chiếu. Đầu tiên, hãy phác thảo Tab mới, sử dụng Project Curves, Extend, rồi Trim sau đó dựng tab và đảo chiều phù hợp.

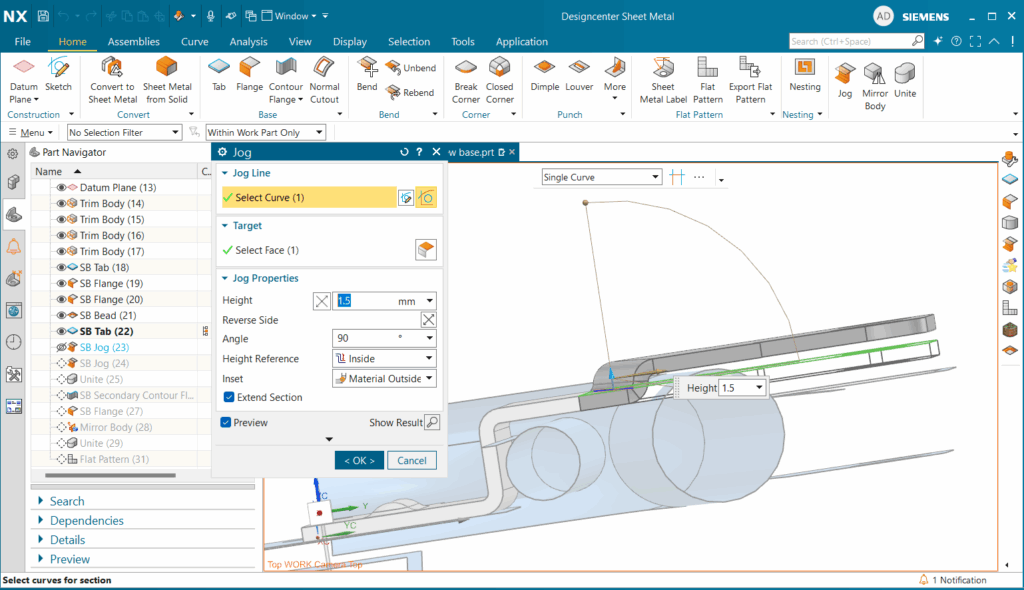

Muốn tab được uốn tránh vật cản, bạn dùng lệnh Jog để tạo đoạn gập. Sau khi định nghĩa đường Jog, thiết lập chiều cao (vd: 1.5mm), điều chỉnh hướng và vị trí, tab sẽ được né đúng ý. Có thể thao tác nhiều lần với các vị trí Jog khác nhau để đảm bảo kỹ thuật lẫn tính thẩm mỹ.
Contour Flange và hợp nhất chi tiết

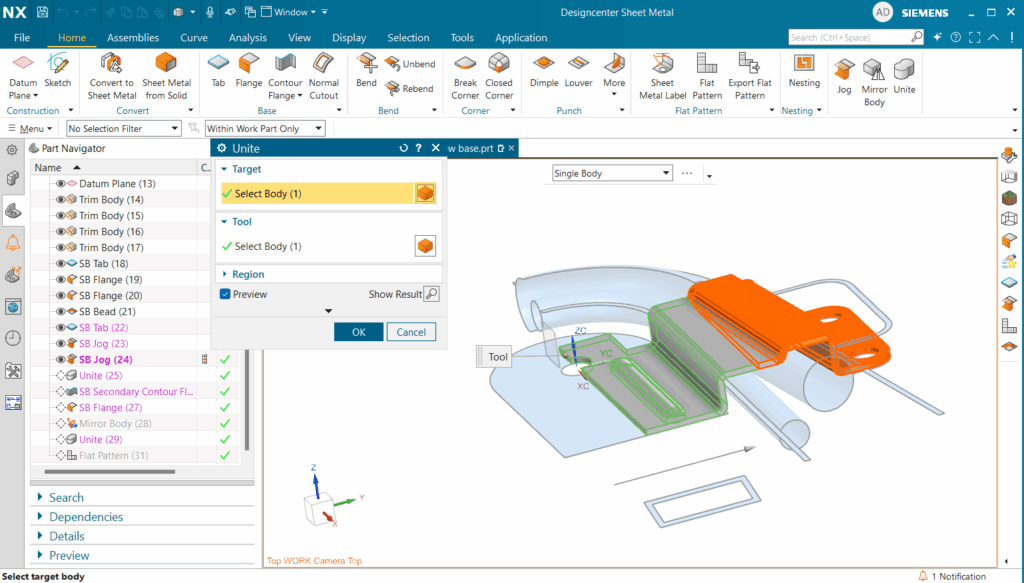

Sau khi xử lý các vị trí Jog, việc hợp nhất toàn bộ body thành một khối hoàn chỉnh là điều cần thiết cho các bước gia công, phân tích tiếp theo. Chỉ với lệnh Unite, mọi chi tiết rời sẽ trở thành một tổng thể liền lạc.

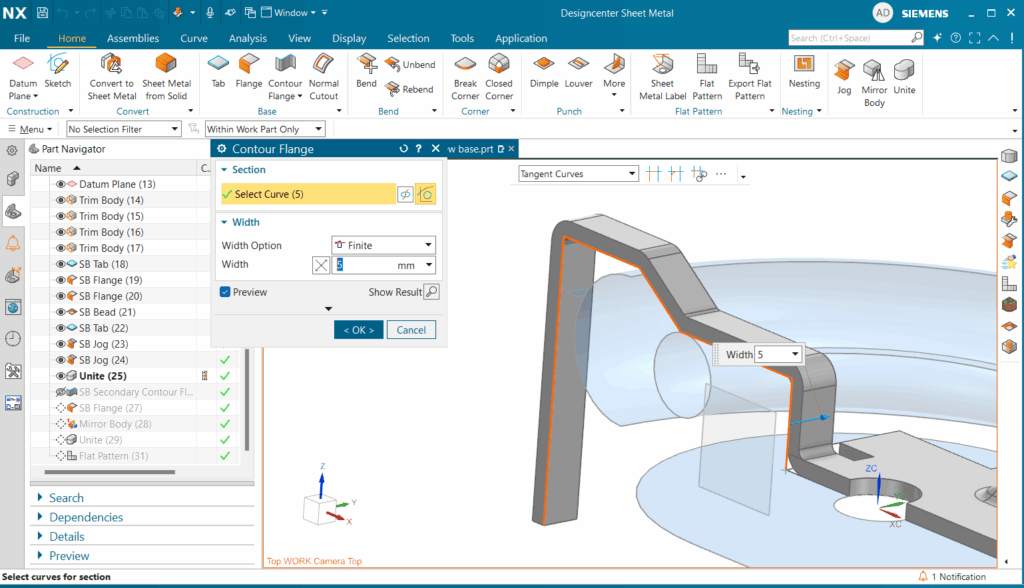

Bạn cũng sẽ dễ dàng tạo Flange ôm quanh ống hoặc biên dạng cong thông qua lệnh Contour Flange: chọn cạnh, vẽ biên dạng, chỉnh thông số chiều rộng (vd: 5mm), đảm bảo độ sát khít với mẫu tham chiếu.
Bạn cũng có thể tạo thêm gờ chắn phía sau với kích thước mong muốn (như 25mm), lựa chọn loại vật liệu, hoặc sử dụng Mirror để hoàn thiện để tạo ra sản phẩm hoàn chỉnh đối xứng cho yêu cầu đặc thù.
Xuất bản vẽ Flat Pattern chuyên nghiệp, tối ưu sản xuất

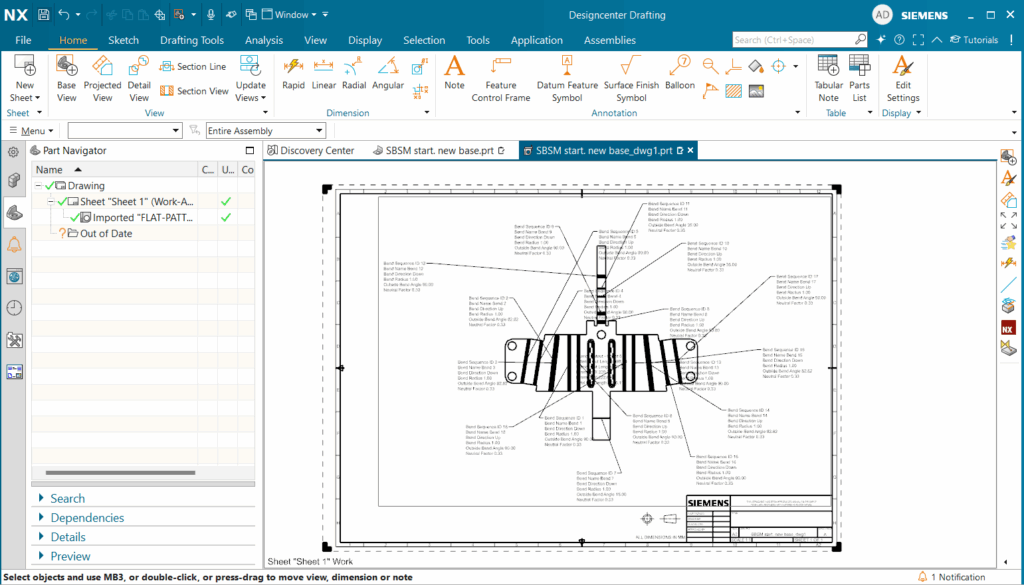

Khi hoàn tất các bước thiết kế, bạn hãy chuyển sang tạo bản vẽ Flat Pattern phục vụ gia công. Lưu ý lựa chọn đúng kích thước giấy, liên kết với model, xoay view cho dễ đọc và trình bày rõ ràng. Để hiển thị đầy đủ PMI, vào mục File > Preferences > Drafting > Flat Pattern View > PMI và bật Inherit flat pattern PMI. Tất cả thông tin quan trọng sẽ xuất hiện trên bản vẽ, giúp kỹ sư và thợ máy giao tiếp rõ ràng, hạn chế sai sót khi đưa vào sản xuất.
Vận dụng toàn diện quy trình thiết kế Sheet Metal
Bằng Siemens Designcenter NX Sheet Metal, bạn dễ dàng thực hiện mọi bước: tạo tab, flange cơ bản, chèn bead tăng cứng, xử lý giao thoa bằng jog, dựng contour flange, unite/mirror body và xuất phát bản vẽ Flat Pattern đúng chuẩn. Điểm mạnh nhất là mọi thay đổi giữa bản 3D và bản trải phẳng luôn được đồng bộ. Quy trình này giảm thiểu tối đa lỗi, tiết kiệm thời gian, đồng thời nâng cao chất lượng sản phẩm – giải pháp không thể thiếu cho dân cơ khí, chế tạo máy.
