Có Gì Mới Trong NX? NX Inspector & Định Nghĩa Dựa Trên Mô Hình (MBD) Nâng Cao

NX Inspector: Bước Tiến Mới Trong Định Nghĩa Số Mô Hình

Định nghĩa dựa trên mô hình (MBD) vững chắc là điều then chốt để kết nối chuỗi số từ thiết kế đến sản xuất. Các tính năng MBD đang ngày càng trưởng thành trong phần mềm NX™ của Siemens là yếu tố không thể thiếu của Digital Twin toàn diện, và phiên bản NX tháng 12/2024 đang mang tới những cải tiến vượt trội cho cả quy trình MBD thủ công lẫn tự động.

NX Inspector mang lại mô hình đặc tính (model-based characteristics – MBC) giúp kiểm soát thông tin sản xuất (PMI) nằm trong MBD. Đây là giải pháp CAD đầu tiên tuân theo tiêu chuẩn của Digital Metrology Standards Consortium về đặc tính dựa trên mô hình, hợp nhất dữ liệu mà trước kia kỹ sư thường phải quản lý riêng lẻ giữa nhiều tài liệu và phần mềm.

Cùng khám phá các tính năng mới từ bản cập nhật NX 12/2024 giúp nâng cao độ chính xác dữ liệu CAD và truyền tải yêu cầu rõ ràng tới các quy trình sản xuất, kiểm soát chất lượng phía sau.

NX Inspector Là Gì?

NX Inspector là một mô-đun nâng cao mới dành cho NX, cho phép bạn định nghĩa và quản lý đặc tính PMI trực tiếp trong môi trường CAD.

Đặc Tính Dựa Trên Mô Hình (Model-Based Characteristics) Là Gì?

Mỗi đối tượng PMI có thể phát sinh nhiều yêu cầu về chất lượng và sản xuất nằm trong MBD, gọi là “đặc tính”.

Ví dụ, một ghi chú lỗ duy nhất có thể tích hợp các đặc tính về đường kính, yêu cầu ren và dung sai. Đặc biệt, một chi tiết có thể có nhiều lỗ với đặc tính giống hoặc khác nhau.

Quản lý các đặc tính này một cách nhất quán, chuẩn hóa là điều kiện tiên quyết để thông tin được sử dụng đúng đắn trong quy trình CAM và kiểm tra CMM tiếp theo.

Digital Metrology Standards Consortium đã xây dựng chuẩn cho đặc tính dựa trên mô hình – hướng dẫn cách định nghĩa yêu cầu thiết kế, cấu trúc dữ liệu và biểu tượng dùng trên bản vẽ kỹ thuật. NX Inspector tuân thủ tiêu chuẩn này, hỗ trợ xuất dữ liệu định dạng trung lập như PLMXML và QIF, bảo đảm tương thích với nhiều phần mềm.

Sử Dụng NX Inspector

NX Inspector hỗ trợ định nghĩa cho toàn bộ loại PMI quan trọng:

• Dung sai hình học
• Dung sai kích thước
• Độ nhám bề mặt
• Ghi chú lỗ, thông số ren
• Kích thước vát cạnh
• Ghi chú chung

Sự liên kết trực tiếp giữa đặc tính và đối tượng PMI giúp tự động cập nhật đặc tính theo thay đổi thiết kế, giảm bớt thao tác lặp lại thủ công.

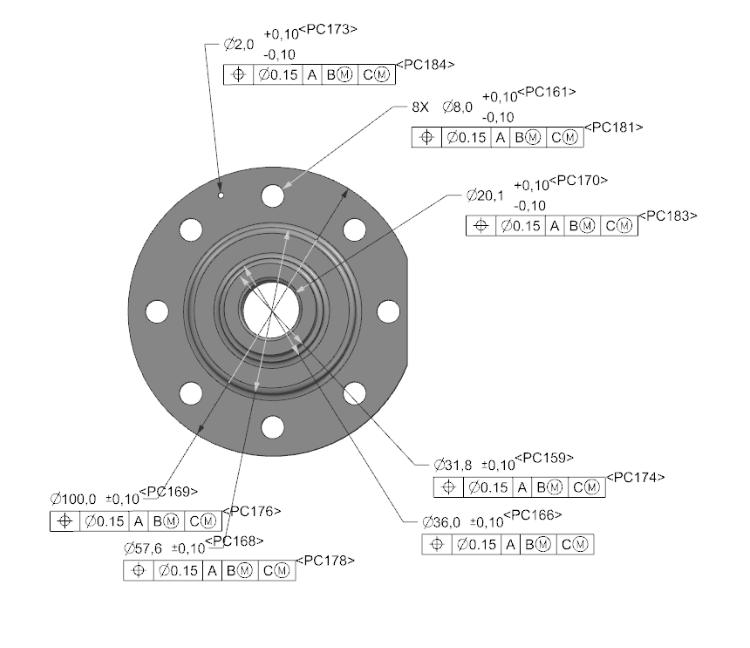

NX Inspector quản lý từng đối tượng PMI, mỗi đặc tính được nhận diện rõ ràng. Hệ thống không chỉ nhận diện nhóm bốn lỗ đường kính 5mm, mà còn lưu từng lỗ số 1, 2, 3, 4 để quản lý và sử dụng riêng biệt.

Công cụ Characteristics Navigator cung cấp giao diện trực quan quản lý đặc tính, cực kỳ quen thuộc với người dùng NX. NX Inspector còn hỗ trợ tự động hóa tạo đặc tính thông qua NX Open, tối ưu năng suất cho đội ngũ thiết kế.

Tích Hợp Teamcenter

Sức mạnh thực sự của NX Inspector và MBC là nối dài mạch số dữ liệu tới quy trình sản xuất và bảo đảm chất lượng. Việc tích hợp với Teamcenter và Teamcenter Quality giúp chuyển giao dữ liệu không gián đoạn.

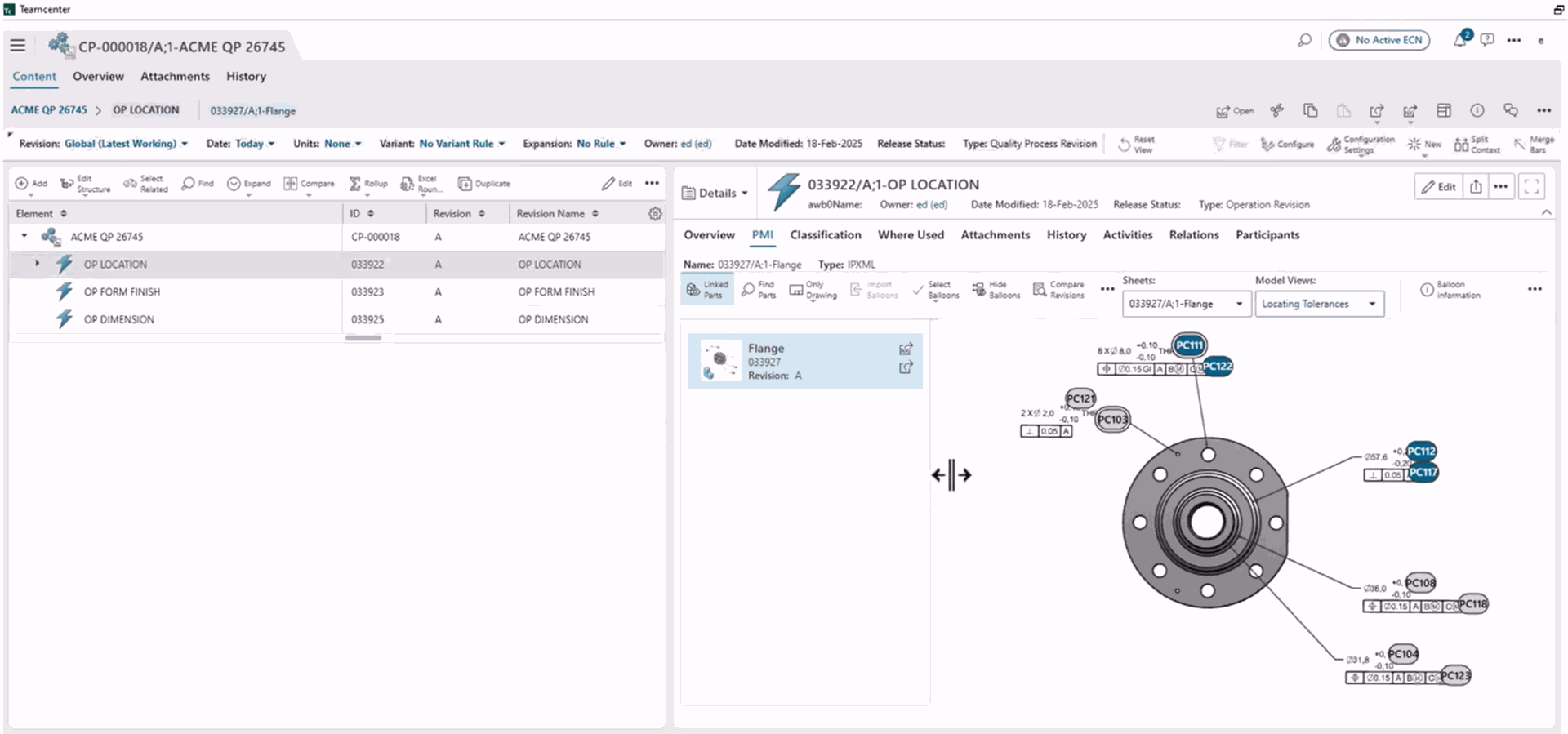

Bạn có thể lưu trữ, quản lý Bill of Characteristics ngay trên Teamcenter với đầy đủ lịch sử, theo dõi thay đổi và nhận thông báo cập nhật. Tab “Quan hệ” giúp bạn kiểm tra mỗi đặc tính đang sử dụng ở đâu, nhanh chóng truy vết nguồn gốc, cũng như các đối tượng liên quan để quản lý đồng nhất.

Teamcenter Quality cho phép bạn lập kế hoạch kiểm tra chi tiết dựa vào đặc tính mô hình hóa do NX Inspector sinh ra. Chương trình kiểm tra tự động tạo từng bước đo lường bằng cách kết hợp dữ liệu MBC từ NX với thư viện đặc tính kiểm tra Teamcenter Quality.

Nâng Cấp Model-Based Definition Với NX

Bên cạnh mô-đun NX Inspector mới, phiên bản mới còn có nhiều cải tiến cho MBD và PMI tích hợp trong NX.

Tối Ưu Hiệu Quả Quy Trình

Việc phát triển và ứng dụng MBD trong những thập kỷ vừa qua kéo theo khối lượng thông tin cực lớn trong chi tiết CAD – đặc biệt với các ngành kỹ thuật tập trung vào lắp ghép lớn như hàng hải hoặc kiến trúc. Điều này tạo ra thách thức về quản lý và vận hành dữ liệu.

Chính vì vậy, Siemens liên tục cải tiến quy trình tác giả và biên tập PMI mỗi chu kỳ phát hành phần mềm để tiết kiệm thời gian, công sức cho người dùng. Ở bản cập nhật lần này, các thành phần PMI sẽ được tải trễ khi người dùng chỉ nạp một phần lắp ghép – rút ngắn thời gian load tổng thể. Bạn cũng có thể đặt tùy chọn chỉ tải PMI theo yêu cầu để tăng tốc hơn nữa khi mở chi tiết lớn.

Tự Động Hóa Công Việc

Tích hợp tự động hóa quy trình MBD với các quy tắc tự động PMI không chỉ tiết kiệm thời gian mà còn đảm bảo tính nhất quán trên toàn bộ tổ chức, giảm thiểu rủi ro do thao tác thủ công.

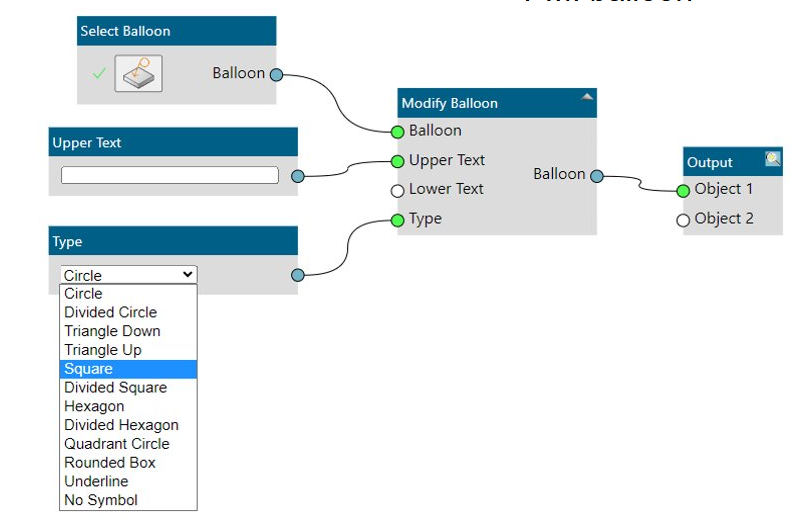

Bản cập nhật tháng 12/2024 bổ sung khả năng tự động tạo ký hiệu bóng khí PMI (PMI balloon) qua Logic Editor – lựa chọn, chỉnh sửa, nhận diện bóng khí dễ dàng. Ngoài ra, có thêm các quy tắc tự động tạo bảng chi tiết vật liệu, composite, với hơn 100 quy tắc PMI sẵn sàng khai thác trong NX cho bạn thỏa sức tối ưu hóa công việc.

Khám Phá Thêm Các Tính Năng Nổi Bật

Nâng cấp tháng 12/2024 trên NX mang tới rất nhiều tính năng và cải tiến cho các quy trình kỹ thuật sản xuất chuyên sâu khác nhau. Đừng quên tham khảo các bài viết mới nhất trong series What’s New để luôn bắt kịp xu thế – ví dụ như các tính năng nâng cao cho lắp ghép, mô hình lưới hoặc NX Realize Shape.
