Bạn đang muốn kiểm tra và xác nhận chất lượng thiết kế mạch in (PCB) ngay trong phần mềm NX? Trong bài viết này, chúng ta sẽ cùng khám phá các bước kiểm tra, xác minh thiết kế trong NX bằng công cụ PCB Exchange, từ khâu thiết lập thuộc tính linh kiện đến tạo báo cáo, tổng hợp kết quả và định hướng xuất dữ liệu cho sản xuất.

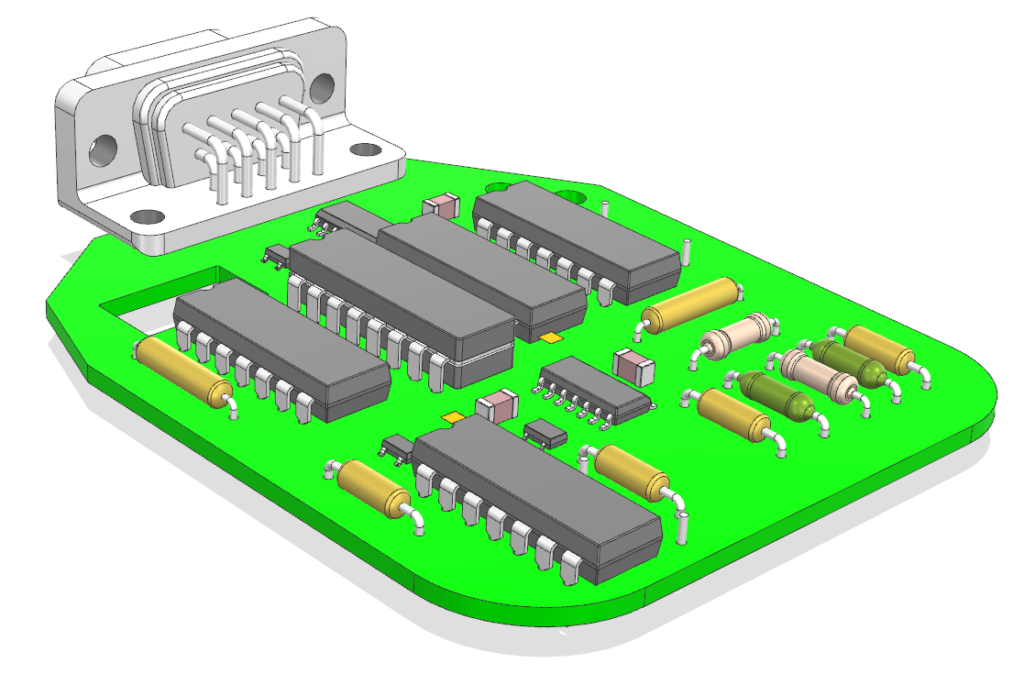

Tầm quan trọng của bước xác nhận thiết kế PCB
Xác thực thiết kế không chỉ là bước kiểm soát chất lượng, mà còn giúp phát hiện kịp thời những vấn đề có thể gây ảnh hưởng đến quá trình sản xuất. Điều này giúp giảm thiểu rủi ro, tiết kiệm chi phí, tối ưu hóa quy trình và tránh lãng phí nguồn lực. Đảm bảo rằng sản phẩm của bạn tuân thủ các tiêu chuẩn kỹ thuật ngành, đáp ứng đầy đủ yêu cầu từ khách hàng cũng như quy định nội bộ trước khi chuyển sang giai đoạn sản xuất hàng loạt.
Thiết lập thuộc tính linh kiện – Bước đệm cho mọi phân tích trong PCB Exchange
Trước khi bắt đầu xác nhận, người sử dụng cần đảm bảo các thuộc tính của linh kiện, bo mạch và vị trí lỗ khoan đã được thiết lập chuẩn xác. Việc này đảm bảo rằng sau khi kiểm tra, dữ liệu đầu ra sẽ đầy đủ và phản ánh đúng thực trạng thiết kế. Khi thực hiện kiểm tra, phần mềm NX sẽ trình bày bảng kết quả thể hiện danh sách linh kiện, thông tin từng lỗ khoan cùng các thông tin chi tiết liên quan đến từng hạng mục kiểm tra.
Xác nhận toàn diện với Validate PCA trong PCB Exchange

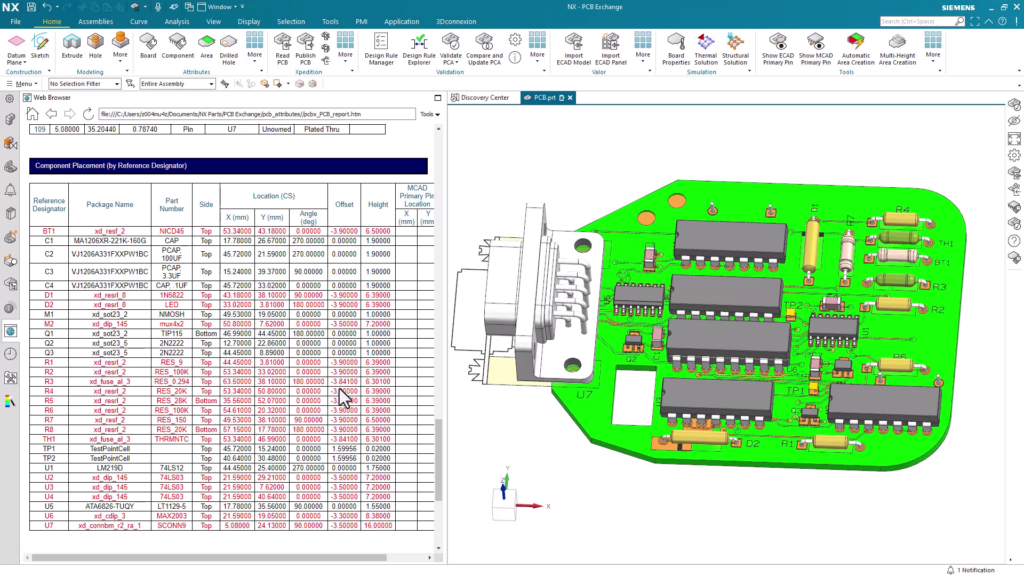

Validate PCA là tính năng mạnh mẽ nhất hỗ trợ phát hiện các điểm bất thường hoặc vi phạm trong thiết kế PCB. Tính năng này tự động quét lỗi kết nối, kiểm tra vi phạm quy tắc, đồng thời cảnh báo các vị trí linh kiện cần lưu ý giúp kỹ sư chủ động xử lý trước khi tạo file sản xuất, tiết kiệm thời gian và công sức đáng kể so với việc phát hiện lỗi ở giai đoạn sản xuất.
Sau khi xác nhận, Validate PCA cung cấp thêm các báo cáo thống kê về kích thước board, tổng hợp linh kiện, lỗ khoan, số lượng, vị trí lắp linh kiện trên bo mạch. Nhờ đó các kỹ sư dễ dàng phân tích nhanh toàn diện thiết kế cho mọi tình huống thực tế.
Hai loại báo cáo: Lightweight & Component – Đáp ứng đa dạng nhu cầu tổng hợp
Bên cạnh Validate PCA, NX PCB Exchange còn có hai loại báo cáo hữu ích khác. Báo cáo Lightweight phù hợp với mục đích nắm bắt tổng quát trạng thái thiết kế, tóm tắt thuộc tính linh kiện, sơ đồ lắp ráp và các thông số quan trọng để cập nhật tiến độ hoặc chuyển giao thông tin cho các bộ phận liên quan không trực tiếp xử lý chi tiết kỹ thuật.
Báo cáo Component thì đi sâu hơn, tổng hợp mọi yếu tố kỹ thuật về từng linh kiện như vật liệu, thông số công nghệ, tiêu chuẩn sản xuất – cực kỳ hữu ích cho các kỹ sư chuyên sâu muốn kiểm soát chất lượng từng chi tiết trên bo mạch, đảm bảo mọi thành phần đều đạt chuẩn trước khi lên dây chuyền.
Chuẩn bị cho sản xuất – Bước tiếp theo sau xác nhận
Sau hoàn thành kiểm tra và xác nhận thiết kế trên PCB Exchange, bạn có thể dễ dàng xuất các file sản xuất, bản vẽ lắp ráp hoặc tải trực tiếp dữ liệu lên nền tảng PCB Exchange Connect. Công cụ này cho phép gửi file đến nhà sản xuất PCB để lấy báo giá, đặt hàng nhanh chóng, đồng thời theo sát mọi tiến trình sản xuất minh bạch và hiệu quả – góp phần kiểm soát chất lượng từ đầu đến cuối và rút ngắn thời gian đưa sản phẩm ra thị trường.
Khám phá thêm mẹo hay và video thực tế về NX
- Xem thêm: Video hướng dẫn bắt đầu với PCB Exchange
- Tham khảo: Tips & Tricks về Animation Designer
- Trọn bộ video mẹo & thủ thuật NX trên YouTube: Xem ngay tại đây
Bạn cũng có thể kết nối với cộng đồng kỹ sư thiết kế CAD để trao đổi, cập nhật nhiều mẹo và kinh nghiệm với phần mềm NX tại cộng đồng Siemens NX Design.
