Xin chào anh em ngành cơ khí! Hôm nay, chúng ta sẽ cùng tìm hiểu về cấu trúc lưới (Lattice Structures) và cách tận dụng tối đa các tính năng thiết kế sản xuất phụ gia bằng NX™ Lattice Designer. Đây là công cụ thiết kế chuyên biệt không những giúp tối ưu khối lượng sản phẩm mà còn đảm bảo độ bền – giải pháp lý tưởng cho các ứng dụng in 3D hiện đại.
Làm quen trực quan với cấu trúc lưới qua video
Tạo cấu trúc lưới phục vụ sản xuất phụ gia
Khi bắt đầu, bạn có thể xuất phát từ hình dạng ngoại biên để xây dựng khối lưới, tùy chỉnh các thông số từ kích thước đến mật độ cho phù hợp với nhu cầu thực tế.

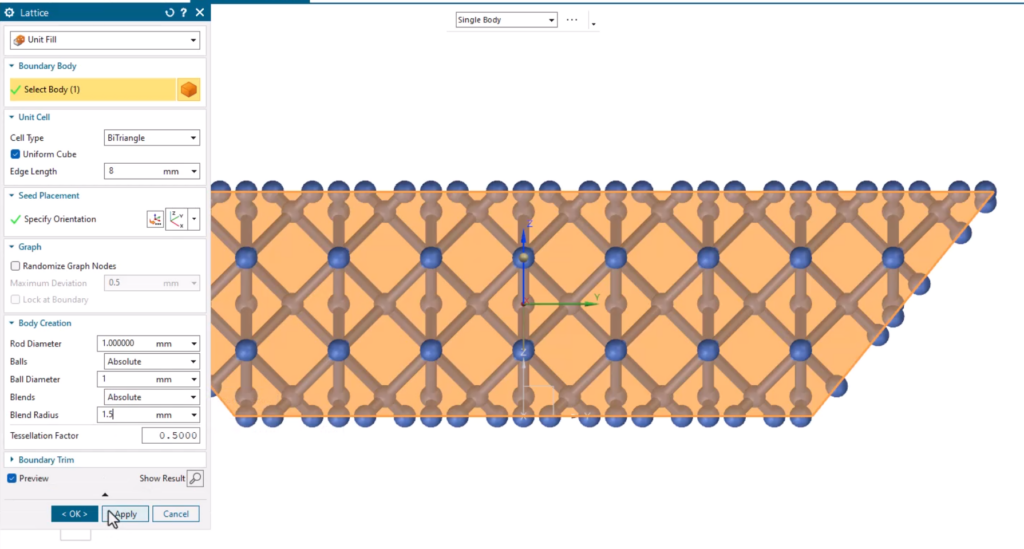

Với chế độ blend tuyệt đối (Absolute blend), phần mềm tuân thủ tuyệt đối giá trị bán kính do bạn đưa ra – đảm bảo độ chính xác về dung sai kỹ thuật. Trong khi đó, blend tương đối (Relative blend) lại hỗ trợ tốt hơn cho các chi tiết hình học phức tạp, hữu cơ.
Để tăng cường liên kết và độ chắc chắn tại các giao điểm lưới, bạn có thể thêm các bi nhỏ (nodal spheres) tại nút lưới – đặc biệt phù hợp với các ứng dụng đòi hỏi độ bền cao.
Khi gặp hiện tượng các thanh lưới 'lửng lơ' (dangling rods) – thường xuất hiện ở các mô hình lớn hoặc ranh giới phức tạp, NX cung cấp tính năng Filter Lattice. Chỉ với vài thao tác, các thanh không kết nối sẽ được loại bỏ, đảm bảo cấu trúc đồng nhất hơn.
Trong quá trình sản xuất, nếu cần phủ hoặc xử lý bề mặt, tính năng Manufacturing Allowance giúp bạn tạo lớp bù dày hoặc bù mỏng, đảm bảo sản phẩm cuối cùng tuân thủ chính xác yêu cầu kỹ thuật sau các công đoạn hoàn thiện như xi mạ.

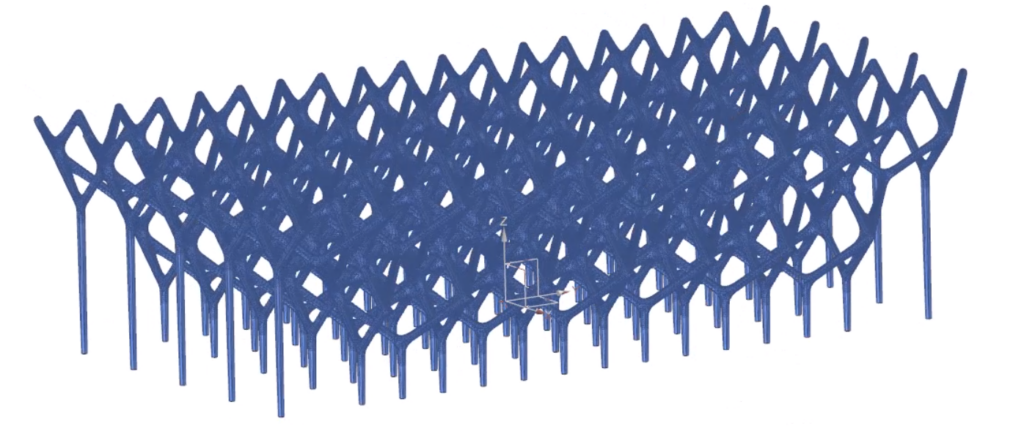

Khi in 3D, không thể không nhắc đến các chân hỗ trợ (stilts) để giữ cân bằng sản phẩm. NX cho phép bạn chọn build plane, tự do tùy chỉnh hình dáng và kích thước chân – dễ dàng tối ưu cho từng bài toán thực tế.
Sáng tạo cấu trúc lưới Body Lattice – Đột phá sức sáng tạo

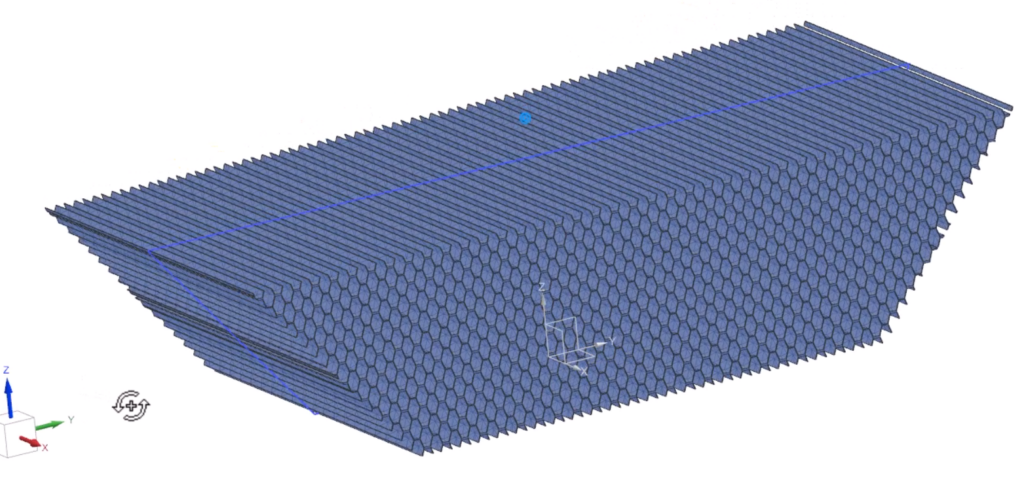

Body Lattice cho phép bạn lựa chọn hoặc tạo mẫu unit cell tùy ý rồi áp dụng trải đều hoặc theo từng lớp bên trong chi tiết. Không chỉ sử dụng dạng liền khối, bạn có thể tận dụng cell hội tụ (convergent), ẩn (implicit) hay thậm chí nhập các mẫu ngoài vào NX để mở rộng kho sáng tạo.

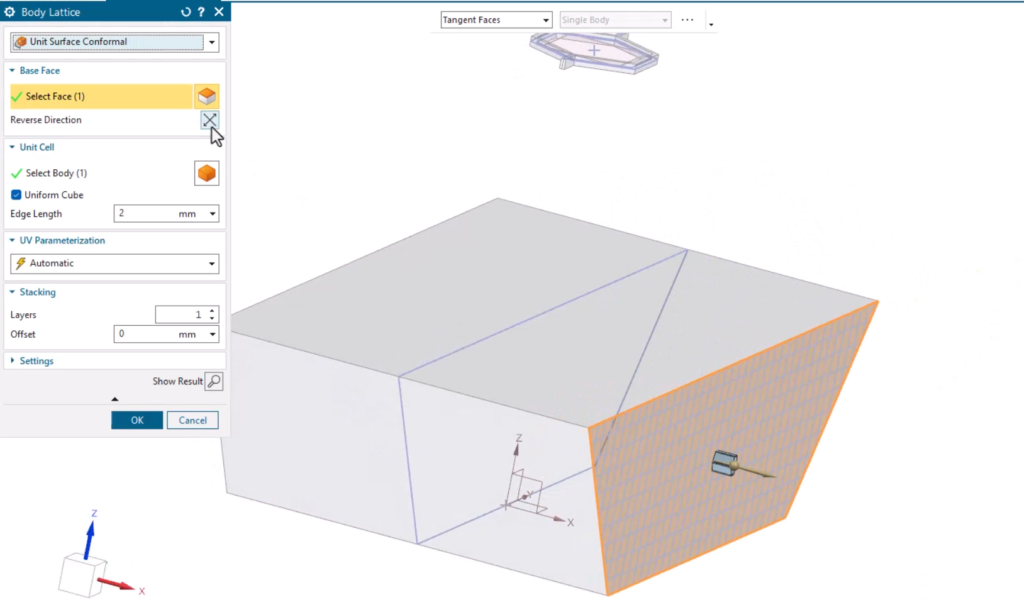

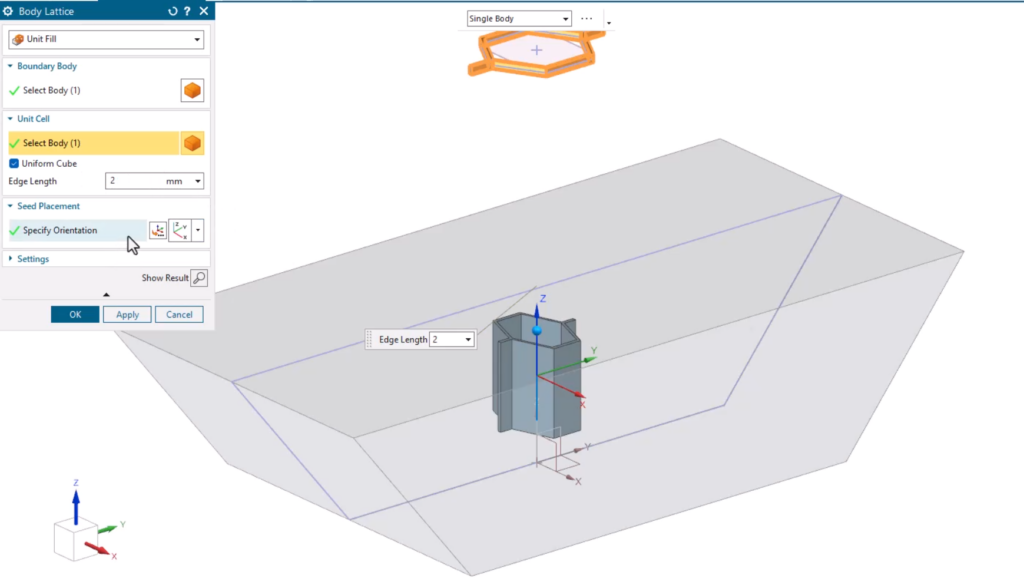

Chế độ Unit Fill sẽ phủ kín toàn bộ thể tích chi tiết bằng mạng lưới. Nếu chỉ cần phủ bề mặt hoặc gia cố những vùng cần thiết, Unit Surface Conformal là giải pháp lý tưởng, giúp lưới phát triển lớp lớp từ bề mặt.
Với tất cả các tính năng mạnh mẽ này, NX Lattice Designer là trợ thủ đắc lực cho các kỹ sư cơ khí, giúp chủ động sáng tạo, tối ưu hóa kết cấu chi tiết nhẹ nhưng vẫn đảm bảo tiêu chuẩn kỹ thuật khắt khe nhất.
