Chúng tôi háo hức giới thiệu tới cộng đồng kỹ sư CAD/CAM và ngành cơ khí những cập nhật nổi bật trong phiên bản NX™ phát hành tháng 12/2024. Bản nâng cấp này không chỉ tối ưu hóa hiệu quả làm việc nhóm mà còn tăng tốc thiết kế lắp ráp, đồng thời mang lại các công cụ model hóa tiên tiến như Lattice và Realize Shape, phù hợp cho các yêu cầu thiết kế hiện đại nhất.
Các cải tiến đáng chú ý ở NX Assemblies
Nhóm công cụ NX Assemblies được nâng cấp mạnh mẽ, giúp tối ưu quá trình phát triển sản phẩm nhờ khả năng tải dữ liệu lắp ráp nhanh hơn, tạo môi trường thiết kế đồng nhất. Điều này đặc biệt hữu ích trong xây dựng, bố trí và chỉnh sửa các cụm chi tiết với tính liên kết cao và dễ dàng thao tác.
Tùy chỉnh tải tối thiểu (Minimal load options)
Với NX 2024, bạn hoàn toàn làm chủ các tùy chọn hiển thị khi bộ phận chưa được tải đầy đủ. Có thể chọn hiển thị hoặc tắt các chi tiết khi tải để tăng tốc độ, nhất là với lắp ráp lớn, cho phép thực hiện Fit, Pan, Zoom nhanh chóng. Tính năng này đồng thời linh hoạt cấu hình ở cấp hệ thống hoặc từng người dùng, hỗ trợ truy xuất dữ liệu từ Teamcenter tối ưu hơn.
Quản lý cấu trúc lắp ráp & ràng buộc linh hoạt

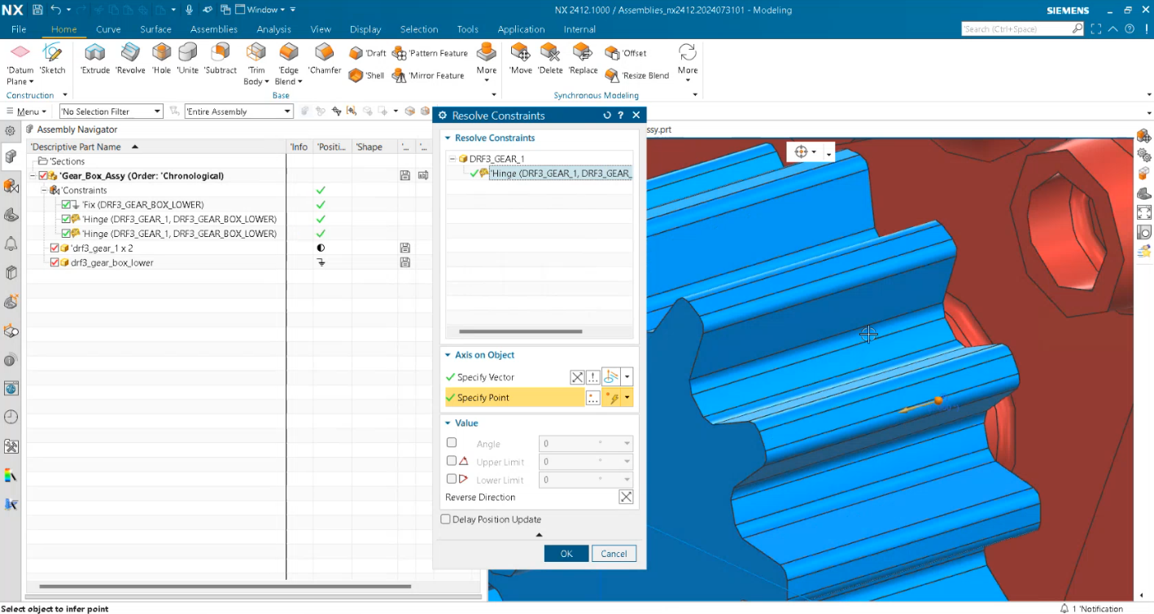

Các joints/couplers trong lắp ráp có thể copy, paste hoặc kéo thả tự do ngay trên cây cấu trúc mà vẫn giữ nguyên liên kết trong ngoài. Thêm nữa, NX cung cấp hỗ trợ cho thành phần biến dạng (Deformable Components), đồng thời đảm bảo luôn duy trì ràng buộc khi di chuyển chi tiết trong Assembly Navigator. Khi cần thiết, hộp thoại “Giải quyết ràng buộc” xuất hiện để bạn chọn hướng xử lý phù hợp.
Thông báo làm việc đa người dùng (Multi-User Design notifications)

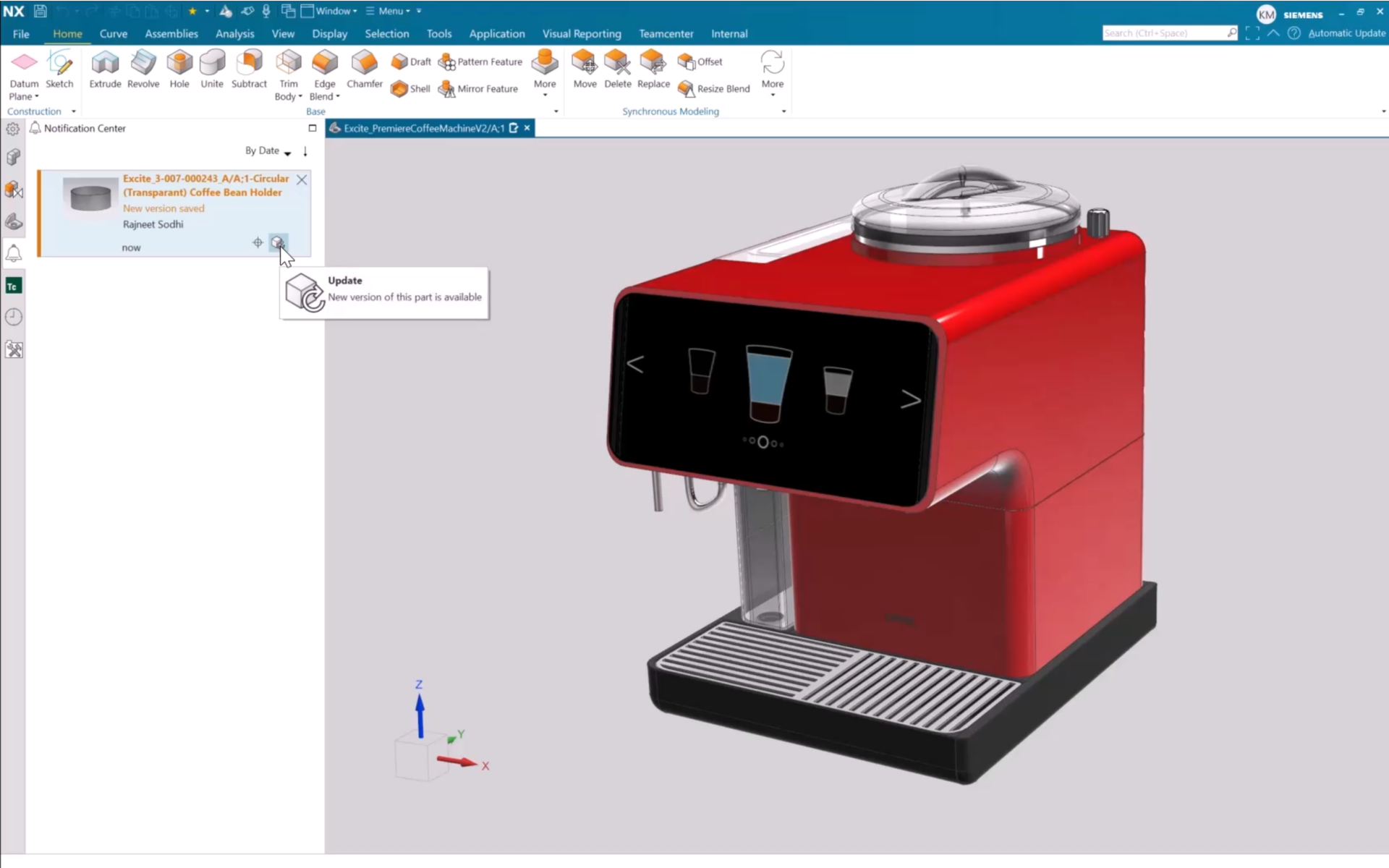

Làm việc nhóm từ xa trở nên liền mạch hơn nhờ chức năng nhắc nhở cập nhật: khi chi tiết có thay đổi (lưu, check-in, check-out), hệ thống gửi thông báo tới tất cả người liên quan. Kỹ sư có thể cập nhật phiên bản mới nhất ngay lập tức và điều chỉnh Notification Center phù hợp nhu cầu với các chức năng sắp xếp, lọc, cấu hình theo ý muốn. Bạn cũng có quyền quyết định theo dõi các thành phần, dù chúng đã được tải hay chưa.
Tối ưu thiết kế cấu trúc Lattice
Lattice là một công cụ hiện đại được ưu ái trong thiết kế in 3D, chịu lực, tối ưu trọng lượng. Một số nâng cấp cải thiện tương tác và kiểm soát hình học:
- Lệnh Lattice & Rod Thickness: Cho phép blend các cạnh theo bán kính tuyệt đối hoặc thay đổi theo giá trị biến thiên, dễ dàng điều chỉnh từng tham số.
- Kết nối Lattice: Khi nối khu vực mạng lưới khác nhau, blend của thành phần đầu vào sẽ được giữ nguyên.
- Lọc Lattice: Bổ sung tùy chọn loại bỏ các thanh hướng xuống dưới không đạt yêu cầu liên kết.
Đột phá với NX Realize Shape
Tích hợp tự động gộp mặt (Merge Faces if Possible)
Nhập hoặc xây dựng mô hình Subdivision Body nay cho phép tự động gộp các mặt liền kề, giúp giảm thiểu số lượng bề mặt và đơn giản hóa quy trình xử lý hậu kỳ. Đặc biệt, khi xuất/nhập file OBJ, bạn tùy chọn đơn vị file và đảm bảo giữ nguyên cấu trúc lưới ban đầu bằng thao tác gộp mặt tự động.
Chamfer Cage – Tạo vát trực tiếp trên lưới
Bạn dễ dàng vát cạnh ngay trên mô hình Subdivision với lệnh Chamfer Cage mới, lựa chọn liên tục giữa Smooth/Shape, áp dụng được lên cả cạnh sắc và cạnh mềm. Tính năng xem trước hiển thị rõ các đường phân chia nhỏ và điều chỉnh chiều sâu nhanh chóng qua thanh trượt.
Chinh phục tương lai thiết kế với NX
Với hàng loạt nâng cấp vừa giới thiệu, NX 2024 tiếp tục khẳng định vị thế là nền tảng thiết kế mạnh mẽ, linh hoạt hàng đầu ngành cơ khí, sản xuất sản phẩm và nghiên cứu phát triển. Bạn có thể khám phá thêm nhiều kiến thức trên blog NX X, học hỏi bí quyết mới từ kênh YouTube Tips and Tricks hoặc trải nghiệm ngay NX X trên nền tảng đám mây để mở rộng khả năng sáng tạo vượt trội.
