Những tính năng nâng cao mới trong NX – Tháng 12/2024
Chào mừng các bạn đã quay trở lại với loạt bài “Những điều mới trong phần mềm NX™”. Ở phiên bản tháng 12/2024, NX tiếp tục bổ sung hàng loạt tính năng nâng cao nhằm tối ưu hóa thiết kế, tăng hiệu suất công việc, đặc biệt hữu ích cho các anh em đang hoạt động trong ngành CAD CAM và cơ khí.
Khả năng mới trong Quản lý Lắp ráp (Assemblies)
NX Assemblies cung cấp bộ công cụ đầy đủ cho bạn xử lý lắp ráp trong một môi trường thống nhất, giúp rút ngắn thời gian phát triển sản phẩm nhờ vào hiệu năng tải dữ liệu mạnh mẽ cùng các công cụ thiết kế theo ngữ cảnh.
Lựa chọn Tải Tối thiểu (Minimal load options)
Giờ đây, bạn hoàn toàn kiểm soát việc hiển thị chi tiết chi tiết khi tải một cách tối thiểu. Tùy chọn này giúp bạn quyết định có nên hiển thị chi tiết khi đang tải hay không. Nếu hiển thị, bạn dễ dàng thực hiện thao tác Fit, Pan, Zoom để kiểm tra chi tiết. Nếu không, tốc độ tải sẽ được cải thiện đáng kể, nhất là với các cụm chi tiết rất lớn. Tùy chọn này có mặt ở cả phần Cài đặt mặc định khách hàng và trong mục Cài đặt hình ảnh, đồng thời được tối ưu cho truy xuất dữ liệu từ Teamcenter.
Cấu trúc lại Lắp ráp & Giải quyết Ràng buộc (Assembly Restructure and Constraints Resolution)
Tất cả thao tác với các chi tiết có liên kết khớp và đối tượng nối – bạn có thể cắt, sao chép, dán hoặc kéo/thả một cách tự do. Khi kéo/thả, phần mềm vẫn đảm bảo giữ nguyên tất cả liên kết bên trong cũng như bên ngoài, kể cả khi làm việc với chi tiết biến dạng.

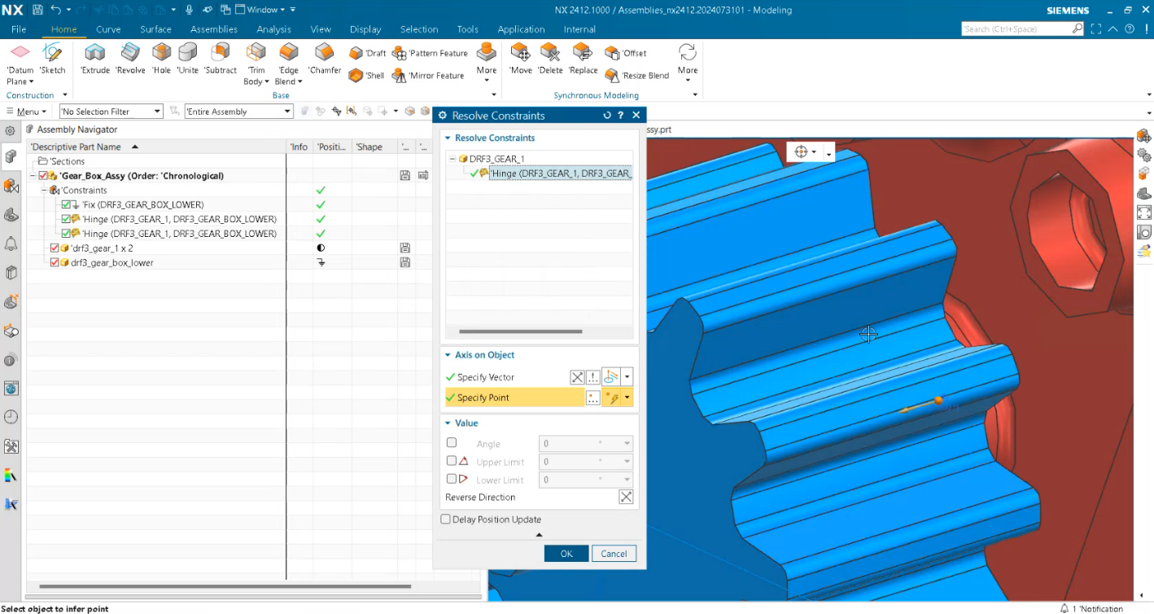

NX nay cũng cho phép bạn bảo toàn các ràng buộc khi di chuyển chi tiết trong Assembly Navigator. Tự động giải quyết ràng buộc khi có thể, hoặc khi cần thiết, bảng thoại Resolve Constraints sẽ xuất hiện để bạn lựa chọn giải pháp phù hợp.
Bảo toàn ràng buộc với các chi tiết biến dạng khi thực hiện Copy/Paste hoặc Cut/Paste giờ dễ dàng hơn bao giờ hết!

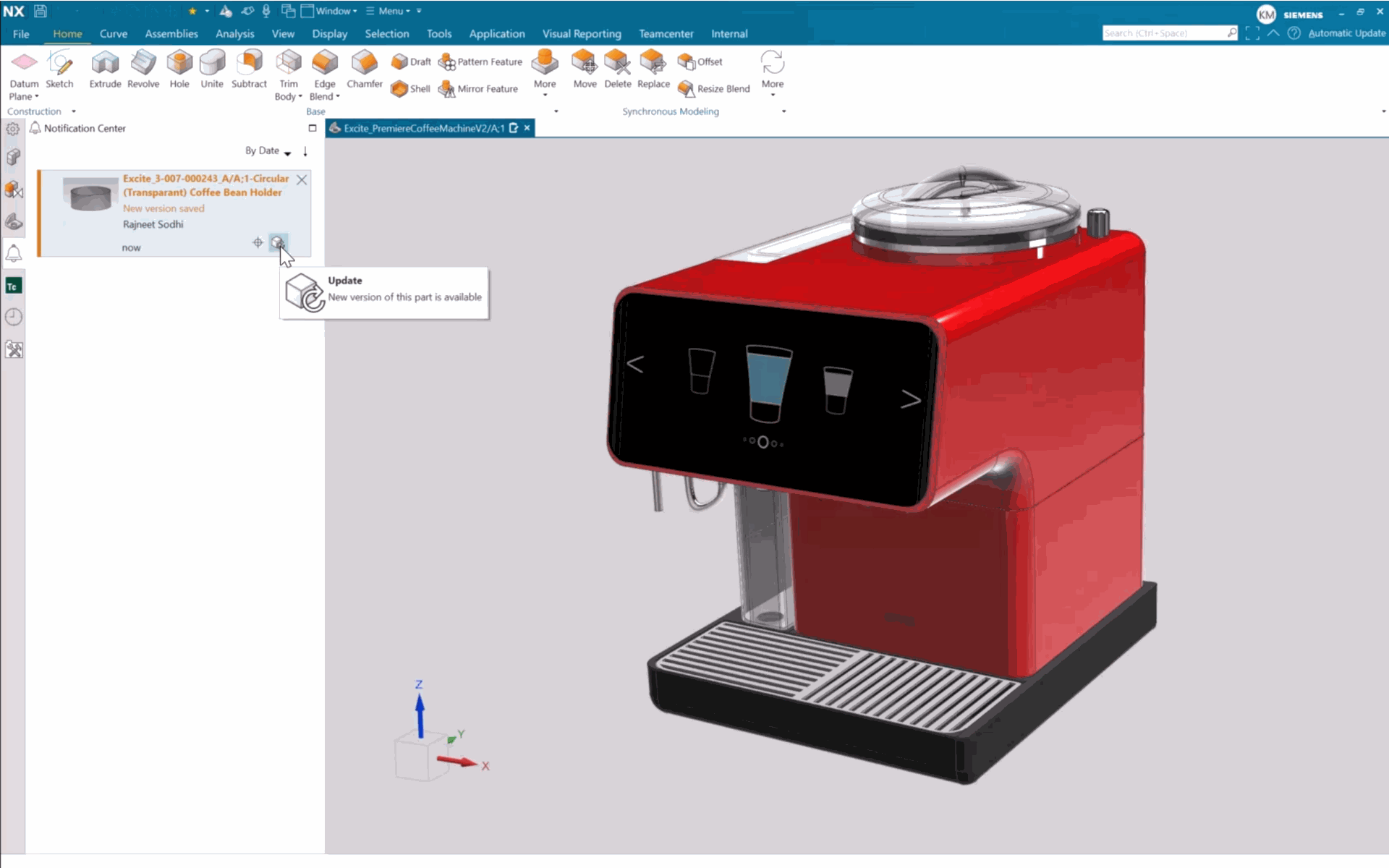

Thông báo Thiết kế Nhiều người dùng (Multi-User Design notifications)
Làm việc từ xa đang trở thành tiêu chuẩn mới, và NX giúp bạn phối hợp nhóm hiệu quả hơn. Phiên bản này bổ sung chế độ thông báo chủ động tới thành viên khác khi các chi tiết bạn theo dõi được check-in, check-out hoặc lưu. Dễ dàng cập nhật về phiên bản mới nhất cũng như kiểm soát các chi tiết đang được theo dõi – dù đã nạp hay chưa.
Công cụ Tùy chỉnh Notification Center cho phép bạn sắp xếp, lọc và hiển thị thông báo theo ý thích nhằm cá nhân hóa trải nghiệm làm việc nhóm.
Nâng cấp về Kết cấu Lattice (Lattice Structure highlights)
Thiết kế kết cấu Lattice ngày càng quan trọng, giúp giảm khối lượng, tối ưu hóa chi tiết cơ khí. NX phiên bản mới bổ sung tuỳ chọn về Lattice, Rod Thickness, Connect Lattices và Filter Lattice. Tùy chọn Lattice và Rod Thickness hỗ trợ tạo blend dựa trên bán kính tuyệt đối hoặc tương đối, cho phép đặt giá trị thay đổi cho bán kính blend theo từng vùng.
Tính năng Connect Lattices cho phép giữ lại blend gốc từ các lưới đầu vào. Ngoài ra, bộ lọc mới trong lệnh Filter giúp loại bỏ nhanh tất cả các thanh treo xuống không cần thiết để giữ lại kết cấu tối ưu nhất.
Thiết kế hình khối nâng cao với NX Realize Shape
Hợp nhất mặt nếu có thể (Merge Faces if Possible)
Khi nhập hoặc tạo hình dạng dạng subdivison, NX cho phép bạn giảm số lượng mặt bằng cách hợp nhất mặt, giúp giảm phức tạp topo và thuận tiện cho các bước xử lý sau. Chỉ cần chọn tùy chọn Merge Subdivision Body Faces if Possible, phần mềm sẽ giữ nguyên cái lồng topo cũ nhưng hợp lý hóa hình học tổng thể.
Lệnh Chamfer Cage (Chamfer Cage Command)
Bây giờ, bạn có thể dễ dàng tạo chamfer trên lồng subdivison với lệnh Chamfer Cage. Lựa chọn Smooth hoặc Shape continuity phù hợp với từng nhu cầu; áp dụng chamfer cho mép thẳng hoặc cong đều được. Các đường chia sẽ xuất hiện rõ ràng trong giai đoạn preview, có thể điều chỉnh tức thời với thanh trượt khoảng cách. Lệnh này truy cập trực tiếp trong môi trường NX Realize Shape.
Tiếp tục khám phá NX!
Đó là tổng hợp các điểm mới trong bản nâng cao NX tháng 12/2024. Đừng quên tham khảo các tài nguyên sau để khai thác tối đa lợi ích cùng NX.
