Chào mừng bạn đến với series Tips & Tricks dành cho những ai làm việc trong lĩnh vực CAD/CAM và cơ khí! Trong bài viết hôm nay, chúng ta sẽ khám phá loạt cập nhật mới nhất về cắt, sao chép và dán (Cut, Copy, Paste) trong môi trường lắp ráp (Assembly) của phần mềm NX™. Nếu bạn đang tìm cách tối ưu hóa quy trình lắp ráp số, quản lý ràng buộc nhanh chóng, hãy cùng tôi tìm hiểu chi tiết ngay dưới đây.
Những điểm mới được bổ sung
Phần mềm NX giờ đây đã cải tiến vượt bậc: Khi bạn di chuyển hoặc sao chép các thành phần trong lắp ráp, mọi ràng buộc (constraints) đều được giữ nguyên đi kèm. Không chỉ gói gọn trong cùng một lắp ráp, chức năng này còn áp dụng khi chuyển sang lắp ráp khác. Những ràng buộc liên kết với thành phần ngoài (external constraints) cũng sẽ tự động được cập nhật để phù hợp với vị trí mới — giảm thiểu thời gian phải giải quyết lại ràng buộc thủ công.
Ràng buộc chi tiết khi Copy và Paste

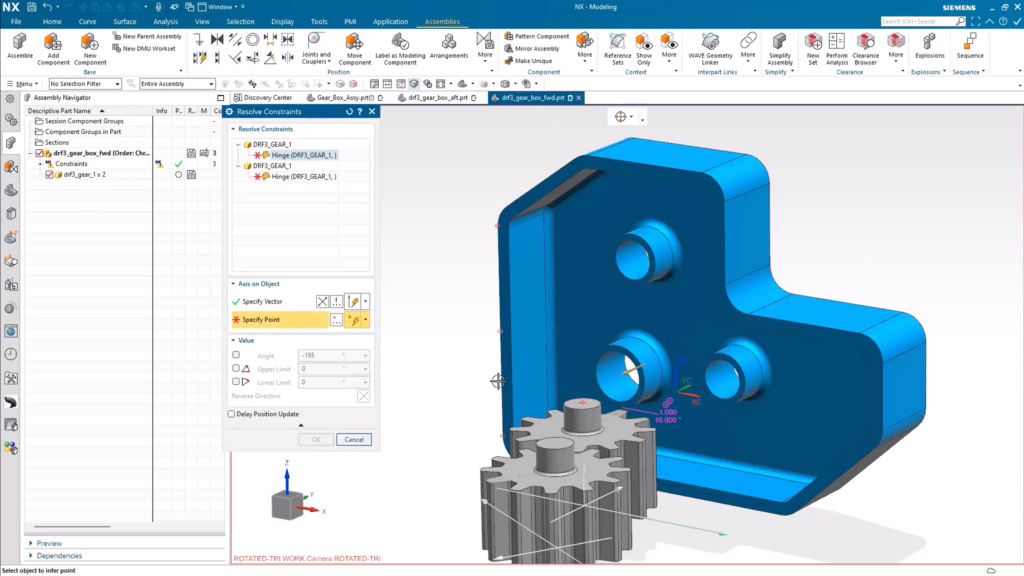

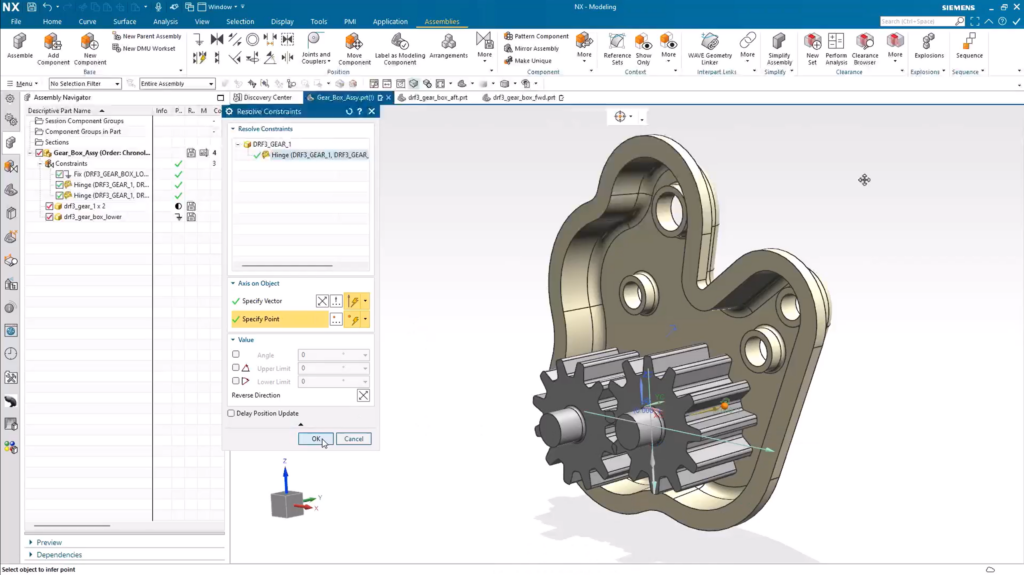

Bắt đầu đơn giản với một lắp ráp hộp số sử dụng hai bánh răng có kích thước giống nhau để tạo tỉ số truyền 1:1. Trong quá trình này, bạn sẽ áp dụng ràng buộc kiểu hinge joint thông qua việc lựa chọn vector và điểm đặt. Khi sao chép một bánh răng trở lại vào hộp số, NX sẽ tự động hiển thị các ràng buộc chưa giải quyết trong danh sách. Sau khi giải quyết, chỉ cần tạo thêm ràng buộc gear joint coupler và chỉnh góc lệch. Kết quả: Tất cả các ràng buộc đều được xử lý, và cụm lắp ráp hoạt động nhịp nhàng.
Sao chép và dán một lắp ráp

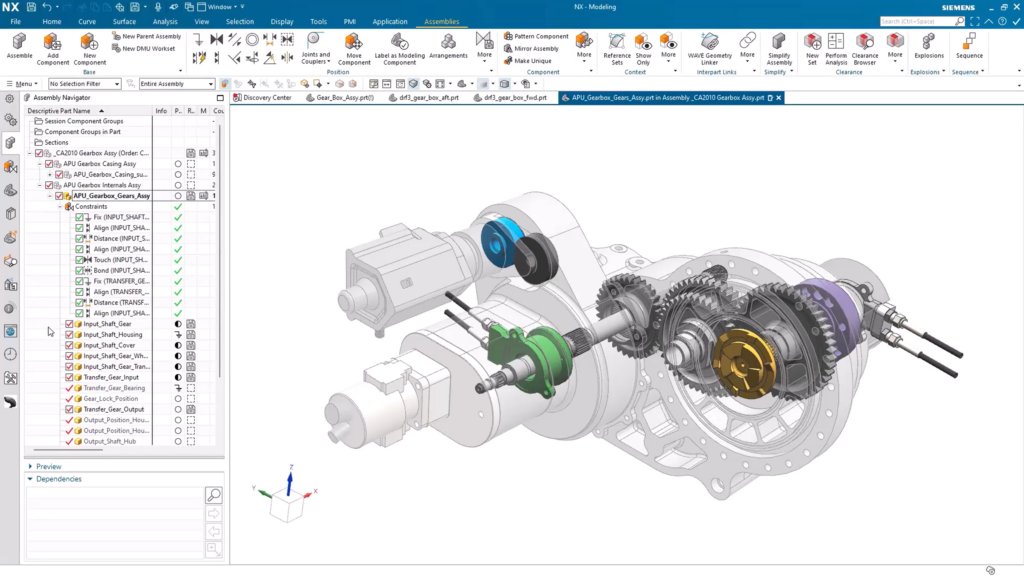

Với chức năng mới, bạn hoàn toàn có thể chọn toàn bộ cụm hộp số và dán sang một file khác chỉ với vài cú nhấp. Toàn bộ ràng buộc (hinge joint, gear joint coupler) đều được giữ lại. Việc di chuyển các linh kiện dùng chung sang lắp ráp mới cũng rất mượt – mọi ràng buộc nội bộ sẽ tồn tại độc lập, chỉ cần điều chỉnh lại góc lệch, cụm bánh răng sẽ hoạt động đúng như ban đầu.
Điều tuyệt vời là cơ chế giữ ràng buộc tự động khi thay đổi cấu trúc lắp ráp — ví dụ khi di chuyển bánh răng truyền động đầu vào lên cấp cao nhất trong Assembly. Không còn cảnh báo yêu cầu giải quyết lại ràng buộc; mọi thứ đã được NX giải quyết tự động dựa trên cấu trúc mới.
Tiếp tục đồng hành cùng NX
Hãy tiếp tục theo dõi để cập nhật thêm các Tips & Tricks giúp bạn tối ưu hóa thiết kế kỹ thuật số, giảm thiểu công việc lặp lại và đẩy nhanh tốc độ triển khai dự án với NX!
