Chuỗi mẹo và thủ thuật phần mềm NX™ quay trở lại với phiên bản tháng 12/2024! Trong bài viết này, chúng tôi sẽ hướng dẫn cách tận dụng Animation Designer kết hợp với Immersive Engineering để xây dựng các nghiên cứu kỹ thuật chính xác, trực quan hơn.
Bài viết sẽ tập trung vào một mẫu máy xúc được đặt trong môi trường thực tế, giúp phản ánh đúng hơn về điều kiện vận hành. Mục tiêu của chúng ta là nghiên cứu tầm quan sát của người vận hành trong cabin. Để thực hiện điều này, chúng tôi sẽ trình bày các công cụ thuộc Immersive Engineering, bao gồm cả phiên bản trên desktop và chỉnh sửa mô hình thông qua kính thực tế hỗn hợp Sony XR.
NX Immersive Designer là gì?
NX Immersive Designer mở ra cho bạn cơ hội trải nghiệm thiết kế 3D CAD thực tế trên "metaverse" công nghiệp. Đây là một phương thức thiết kế mới, kết hợp giữa môi trường thật và số, cho ra đời các sản phẩm tương lai trong không gian hoàn toàn nhập vai.
Xác định tiêu chí nghiên cứu
Đầu tiên, chúng ta sẽ xác định tiêu chí đánh giá cabin máy xúc liên quan đến chuyển động gầu qua các pha làm việc thực tế: xúc vật liệu, di chuyển, và đổ vật liệu. Bước đầu là tạo một kích thước giám sát (monitoring dimension) để theo dõi vị trí cabin máy xúc trên màn hình khi thực hiện nghiên cứu.
Trong Animation Designer, với chức năng Monitor, bạn có thể nhanh chóng đo được vị trí dữ liệu. Ví dụ, vị trí gốc của cabin được đặt ở 1100mm. Bạn có thể thêm đo khoảng cách phía trước cabin để cung cấp chỉ báo vị trí trên màn hình khi cabin di chuyển về các vị trí khác nhau.
Bên cạnh đó, chúng ta cũng cần kiểm tra vùng làm việc (envelope) của gầu xúc để phát hiện khả năng va chạm. Dùng chức năng Envelope, khi mô phỏng hoạt động, bạn sẽ thấy vùng bao của gầu được hình thành, từ đó dễ dàng kiểm tra va chạm hoặc thực hiện phân tích chi tiết hơn – đây là lúc các môi trường nhập vai phát huy tối đa tác dụng.
Sử dụng Animation Designer ở chế độ desktop
MẸO NHANH: hãy đảm bảo bạn bật tùy chọn Live Updates khi làm việc ở chế độ desktop. Việc này giúp đồng bộ, mọi thay đổi trên máy tính sẽ cập nhật ngay vào môi trường nhập vai.

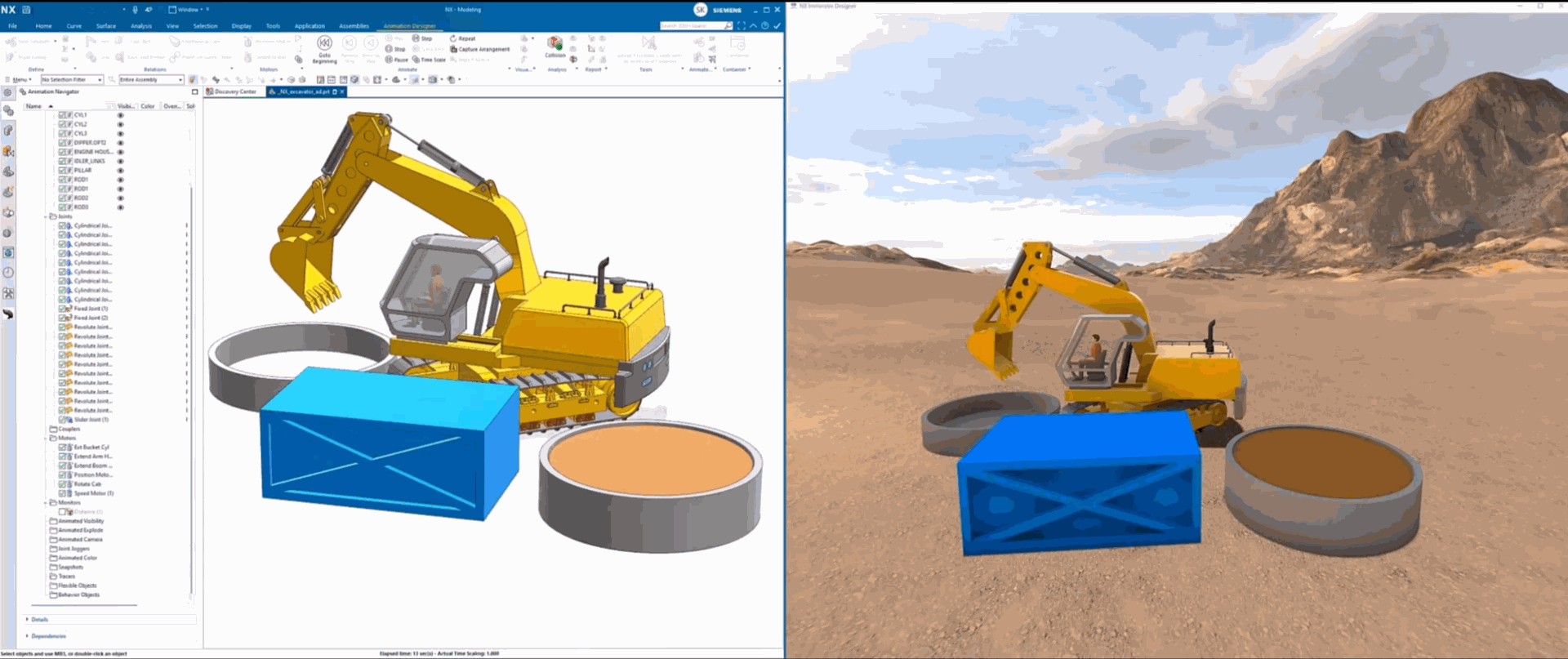

Chế độ desktop mang đến trải nghiệm trực quan, dễ dàng quan sát chuyển động của vùng bao và cho phép bạn đổi góc nhìn tùy thích. Nếu bạn quen làm việc không có kính thực tế ảo thì đây là lựa chọn lý tưởng, vẫn thấy đầy đủ dữ liệu 3D. Tips nhỏ: nên sắp xếp màn hình dạng "split-screen" – một bên là NX, một bên là môi trường nhập vai.

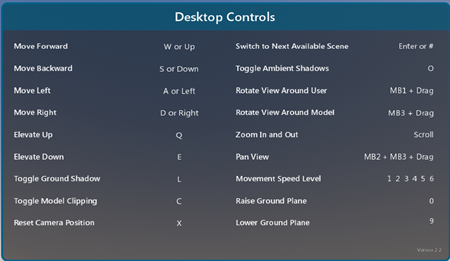

Bấm phím H để xem nhanh các phím điều khiển trong môi trường desktop. Bộ điều khiển này cho bạn kiểm soát hoàn toàn di chuyển, thay đổi độ cao, xoay góc nhìn, điều chỉnh camera,... Nhấn Enter hoặc # để chuyển đổi giữa các không gian môi trường cho mô hình của bạn. Bạn sẽ nhận thấy bối cảnh mô phỏng được thiết kế sát với thực tế công trường xây dựng.
Sử dụng Animation Designer trên kính Sony XR
Kết nối kính thực tế hỗn hợp Sony và bộ điều khiển
Phiên bản kính thực tế Sony XR sẽ nâng trải nghiệm nhập vai lên một tầm cao mới. Hãy đảm bảo kính và bộ điều khiển đã kết nối đúng. Trong ứng dụng XR headset connect, bạn sẽ thấy danh sách thiết bị đã kết nối sẵn sàng cho sử dụng. Nếu gặp sự cố, bạn có thể tham khảo video hướng dẫn unbox & setup.
Tìm hiểu thêm về Sony Head-mounted Display
Trong phần thiết lập Immersive preferences, chọn nền tảng Sony và kiểm tra lại rằng Live Updates vẫn được bật. Sau đó, chọn Go Immersive từ menu chính để bước vào mô hình số của máy xúc ngay trong kính Sony.
Sử dụng Virtual Monitor
Tính năng nổi bật của Immersive Designer là khả năng thêm màn hình ảo (virtual monitor) vào không gian của bạn. Nhờ có virtual monitor, bạn vừa xem được phiên bản desktop, vừa thiết kế và cập nhật thay đổi đồng thời (tất nhiên phải bật Live Updates!). Trong ví dụ máy xúc, bạn có thể chạy mô phỏng hoạt động và thực hiện các nghiên cứu kỹ thuật ngay trong môi trường nhập vai.
Lợi ích tuyệt vời là bạn có thể "đặt mình" vào cabin máy xúc để cảm nhận đúng tỷ lệ thực, kiểm tra các thông số khoảng cách, cũng như đánh giá chính xác tầm nhìn của người vận hành khi làm việc.
Di chuyển và thu phóng dữ liệu với bộ điều khiển vòng
Bộ điều khiển vòng thông minh giúp bạn tương tác trực tiếp với thiết kế trong không gian ảo. Bạn có thể chỉnh hình dạng, thay đổi vật liệu, thậm chí phóng to/thu nhỏ mô hình ngay tại vị trí của mình trong không gian thực. Đặc biệt, tính năng video see-through (VST) cho phép bạn "đặt" mô hình số vào môi trường thực bên ngoài bàn làm việc, đem đến trải nghiệm thiết kế nhập vai đúng chuẩn.
Kết hợp với virtual monitor, người dùng hoàn toàn chủ động sáng tạo, chỉnh sửa mô hình và lên ý tưởng trong không gian ảo – cực kỳ phù hợp với mô hình làm việc mới của ngành cơ khí – chế tạo hiện đại.
