Tuần này, chúng ta cùng khám phá một chủ đề hấp dẫn trong thiết kế cơ khí và sản xuất bồi đắp: Cấu trúc lưới (Lattice Structures) với phần mềm NX™ Lattice Designer. Đây là một công cụ mạnh mẽ dành cho những ai muốn tối ưu hóa thiết kế, tạo ra các linh kiện vừa nhẹ vừa cứng vững cho các ứng dụng sản xuất tiên tiến.
Tạo Cấu Trúc Lưới trong NX
Bước đầu tiên khi thiết kế lưới là tạo hình dựa trên một khối ranh giới, sau đó bạn tùy chỉnh các tham số cho cấu trúc. Với blend tuyệt đối, bạn có thể đặt giá trị bán kính chính xác nhất, mang lại độ chính xác cao, thích hợp cho các thiết kế kỹ thuật. Trong khi đó, blend tương đối sẽ tạo ra hiệu ứng mềm mại, phù hợp với các thiết kế dạng hữu cơ.
Bạn cũng có thể thêm các điểm cầu (ball) tại các nút để gia cường cấu trúc, tăng độ bền cho sản phẩm in 3D.
Đối với các mô hình lưới có phạm vi phủ lớn, đôi khi sẽ xuất hiện các thanh chưa được kết nối hết (unattached rods). Chúng ta có thể xử lý điều này bằng Filter Lattice - bộ lọc với nhiều tùy chọn, chỉ cần lọc các thanh lưới bị rời rạc là xong.
Ngoài ra, khi chi tiết cần phủ bảo vệ hay các quá trình hoàn thiện khác, manufacturing allowance cho phép tạo offset để bù trừ độ dày vật liệu sẽ tăng/giảm sau gia công, giúp đảm bảo chất lượng cuối cùng.

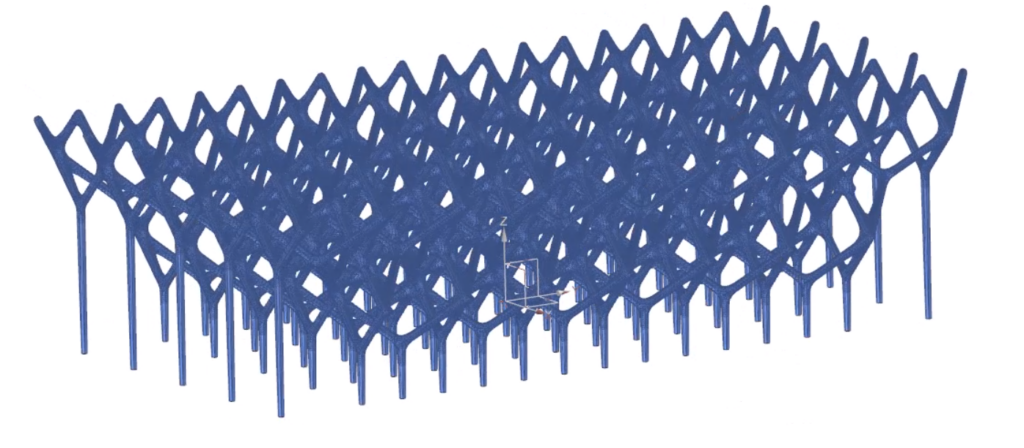

Cuối cùng, để chuẩn bị in 3D, ta cần thêm các chân đỡ (removable stilts) nhằm hỗ trợ chi tiết trong quá trình sản xuất. Bạn có thể chọn mặt phẳng xây dựng phù hợp, định hình chân theo dạng trụ hoặc hình nón, và điều chỉnh kích thước linh hoạt.
Lưới Dạng Thân (Body Lattice)

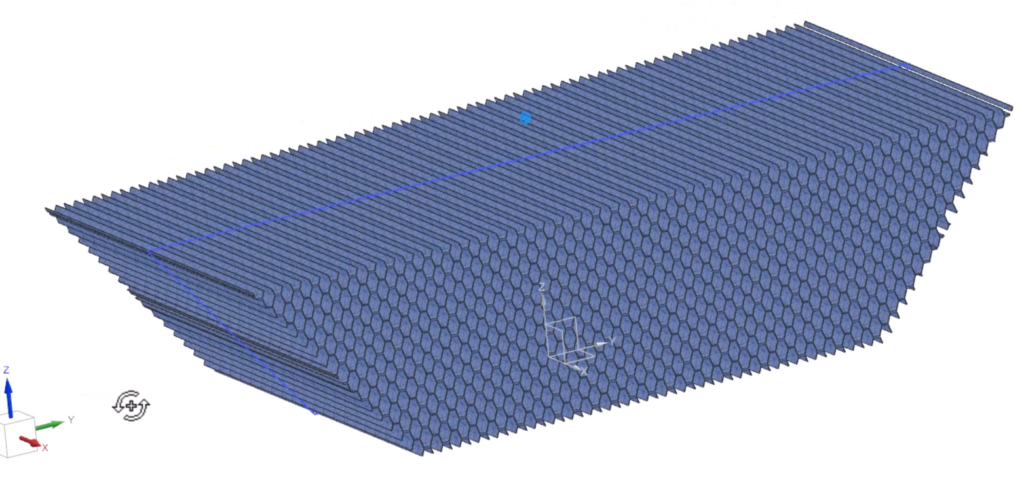

Phần mềm NX cho phép bạn chọn các đơn vị tế bào (unit cell) và phát triển chúng trên toàn khối ranh giới. Đơn vị tế bào này có thể là dạng hội tụ, dạng ẩn hoặc nhập từ ngoài, cực kỳ linh hoạt cho mọi ý tưởng thiết kế cấu trúc lưới.
Bạn có hai cách để điền đơn vị tế bào:

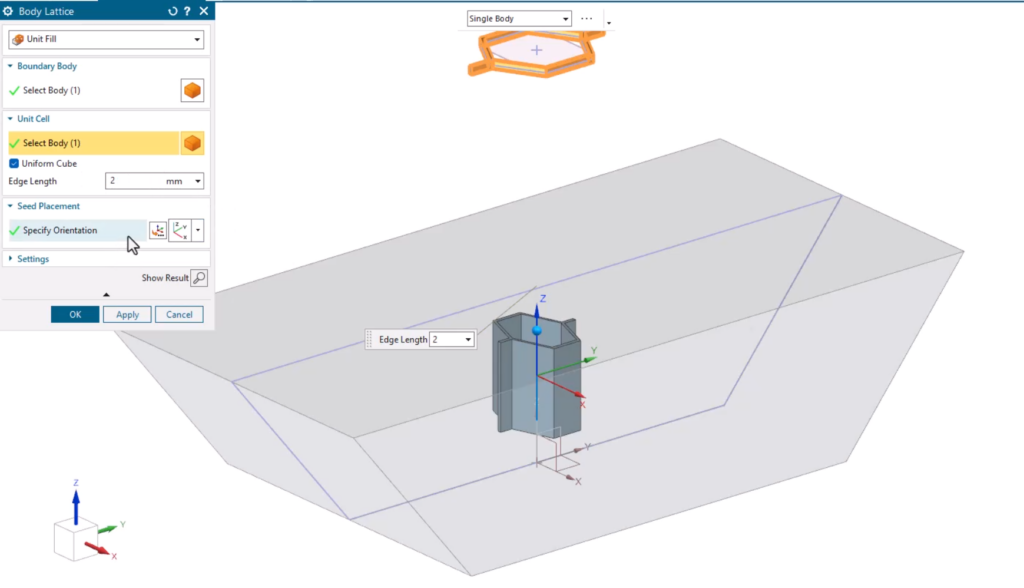

- Unit Fill: Lấp đầy toàn bộ khối ranh giới.

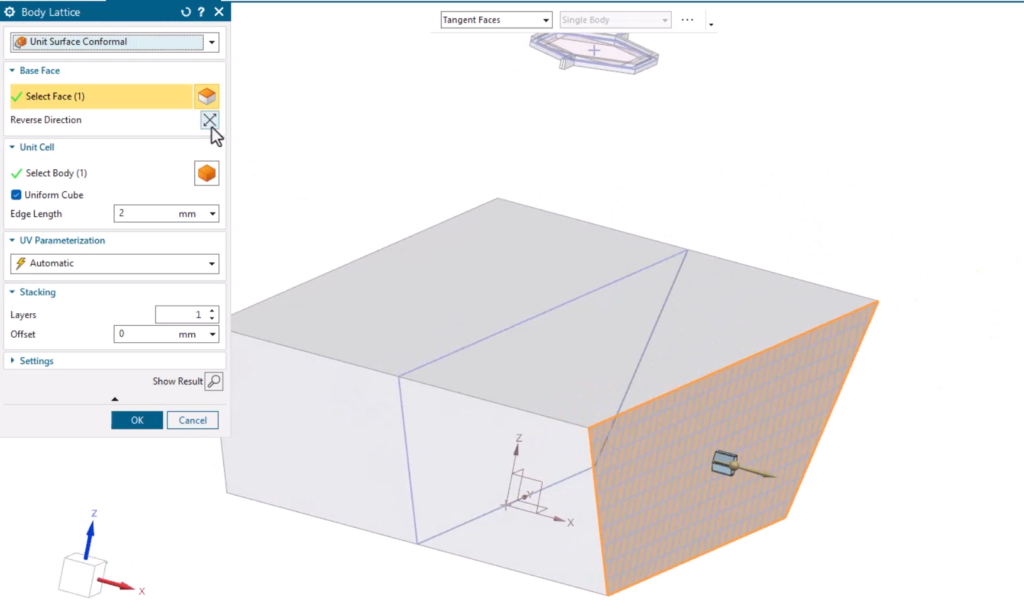

- Unit Surface Conformal: Bắt đầu từ một mặt được chỉ định và lớp lưới sẽ phát triển theo số tầng mong muốn, rất thích hợp cho bề mặt không đều hoặc thiết kế dạng hữu cơ.
Video Hướng Dẫn Cấu Trúc Lưới trong NX
Hãy xem video phía trên để trực tiếp nắm vững quy trình thiết kế và khai thác tối đa sức mạnh của NX Lattice Designer cho dự án CAD/CAM trong ngành cơ khí và sản xuất bồi đắp.
Trên đây là tổng quan về các kỹ thuật thiết kế cấu trúc lưới bằng phần mềm NX, mở rộng khả năng sáng tạo và tối ưu hóa vật liệu cho mọi ứng dụng sản xuất hiện đại. Nếu bạn đang làm việc trong lĩnh vực CAD/CAM hoặc cơ khí, việc biết sử dụng hiệu quả các công cụ này chắc chắn sẽ nâng tầm công việc của bạn!
