NX Tips & Tricks – PCB Exchange: Cách xác thực thiết kế mạch in (PCB) hiệu quả

Khám phá PCB Exchange trong NX: Cách xác thực thiết kế mạch in hiệu quả

Bạn đang tìm kiếm cách xác minh thiết kế mạch in (PCB) một cách hiệu quả trong NX? Video Tips and Tricks mới nhất của NX sẽ giúp bạn hiểu rõ quy trình xác thực, cách thiết lập thuộc tính linh kiện và tận dụng các báo cáo đánh giá để nâng cao chất lượng bảng mạch của mình.

Tại sao phải xác thực thiết kế của bạn?

Xác thực thiết kế là bước không thể thiếu khi bạn muốn đảm bảo chất lượng sản phẩm, giảm thiểu rủi ro trong sản xuất. Nhờ quá trình này, bạn có thể phát hiện các vấn đề tiềm tàng ngay từ sớm để kịp thời chỉnh sửa, tiết kiệm thời gian cũng như chi phí đáng kể trên dây chuyền sản xuất.

Không những thế, xác thực còn là công cụ giúp bạn đảm bảo tuân thủ các tiêu chuẩn ngành, quy trình nội bộ và yêu cầu khách hàng—từ đó khẳng định chất lượng và độ tin cậy của sản phẩm cuối cùng.

Thiết lập thuộc tính linh kiện

Trước khi xác thực thiết kế, bạn cần thiết lập đầy đủ thông tin như loại bảng mạch, linh kiện, lỗ khoan... Việc này đảm bảo dữ liệu trong báo cáo trả về luôn chính xác, đầy đủ và sẵn sàng cho phân tích.

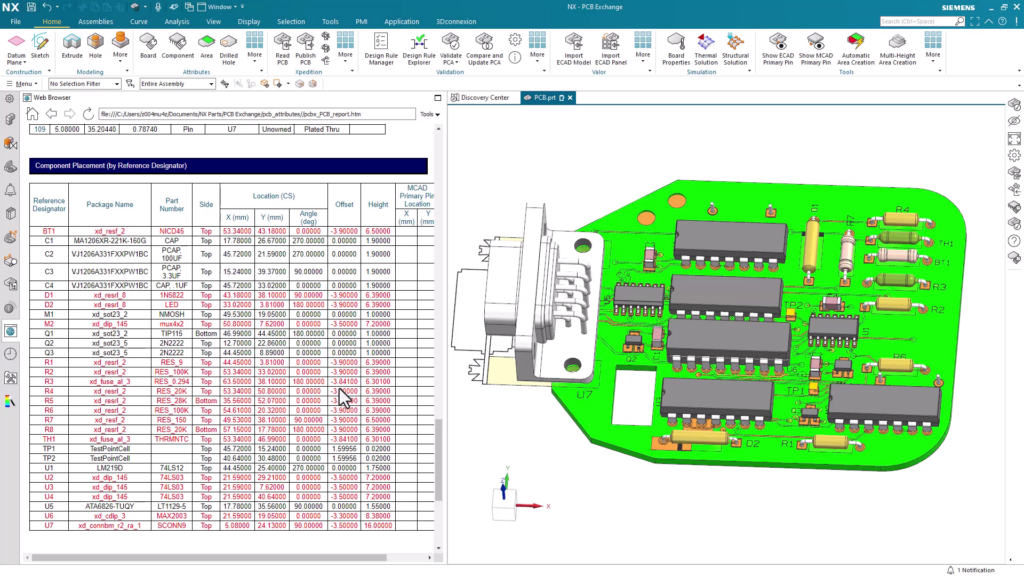

Khi chạy các bài kiểm tra xác thực, NX tạo bảng tổng hợp các linh kiện trên mạch in, với nội dung phụ thuộc vào từng loại kiểm tra. Dù loại kiểm tra nào, các thuộc tính liên quan đều được hiển thị, giúp bạn đánh giá toàn diện về từng linh kiện.

Xác thực PCA (Printed Circuit Assembly)

Validate PCA là báo cáo xác thực toàn diện nhất trên PCB Exchange của NX. Tính năng này kiểm tra những lỗi phổ biến và đảm bảo thiết kế của bạn tuân thủ các yêu cầu kỹ thuật.

Lợi ích lớn nhất của Validate PCA là phát hiện sớm các lỗi, từ vi phạm quy tắc thiết kế, kết nối không hợp lệ, đến các lỗi lắp ráp linh kiện. Nhờ đó, bạn có thể xử lý nhanh chóng mà không phải tốn thời gian, chi phí cho việc sửa chữa sau sản xuất.

Ngoài thông báo lỗi/cảnh báo, Validate PCA còn tạo các bảng về kích thước bảng mạch, tổng hợp linh kiện, số lượng lỗ khoan, vị trí lắp đặt và bảng tổng linh kiện—giúp bạn kiểm soát tổng thể sản phẩm PCB.

Báo cáo Lightweight và Component

Bên cạnh Validate PCA, NX còn hỗ trợ hai loại báo cáo hữu ích: Lightweight và Component.

Lightweight Report – Báo cáo ngắn gọn, dễ tạo, tập trung vào các thông tin then chốt như thuộc tính linh kiện, cấu trúc lắp ráp và dữ liệu liên quan đến sản xuất. Đây là lựa chọn lý tưởng để đánh giá nhanh hoặc cập nhật tình trạng thiết kế cho các bên liên quan không cần biết chi tiết kỹ thuật phức tạp.

Component Report – Cung cấp cái nhìn chuyên sâu về từng linh kiện, bao gồm chi tiết vật liệu, tiêu chuẩn sản xuất và các thông tin kỹ thuật hỗ trợ quá trình thiết kế, chọn linh kiện.

Các bước tiếp theo sau khi xác thực

Sau khi xác thực thành công, bạn sẽ chuẩn bị các tài liệu sản xuất, bản vẽ lắp ráp rồi tải lên hệ thống PCB Exchange Connect. Hệ thống này cho phép bạn gửi dữ liệu trực tiếp tới nhà sản xuất PCB, nhận báo giá và theo dõi quy trình sản xuất suôn sẻ nhờ hệ thống audit trail rõ ràng.

Đào sâu hơn cùng NX

Hãy tiếp tục hành trình học hỏi cùng các video Tips & Tricks khác cho NX:

• Video hướng dẫn bắt đầu với PCB Exchange

• Video Tips & Tricks cho Animation Designer

Xem thêm các video hữu ích trong playlist NX Tips & Tricks trên YouTube.

Đừng quên tham gia Cộng đồng thiết kế NX để trao đổi kinh nghiệm và cập nhật các giải pháp phần mềm CAD/CAM mới nhất dành cho ngành cơ khí – chế tạo.
