Chuỗi Tips & Tricks dành cho phần mềm NX™ tiếp tục quay trở lại với phiên bản cập nhật tháng 12/2024. Hôm nay, chúng ta sẽ tìm hiểu cách tận dụng sức mạnh của Animation Designer phối hợp cùng Immersive Engineering để xây dựng nên các bài toán kỹ thuật sát thực tế, tăng hiệu quả đánh giá trong lĩnh vực cơ khí và sản xuất. Bài viết sẽ giúp bạn khám phá phương pháp mô phỏng và phân tích khả năng quan sát của người vận hành máy xúc, cũng như vận dụng các tính năng vượt trội của NX Immersive Designer - từ môi trường desktop cho tới trải nghiệm thực tế ảo XR với kính Sony head-mounted display.
Trải nghiệm NX Immersive Designer trong metaverse công nghiệp
NX Immersive Designer đánh dấu bước tiến mới trong hành trình thiết kế 3D CAD, đưa kỹ sư bước vào không gian tích hợp giữa sản phẩm số hóa và thực tế. Nhờ đó, quá trình phát triển sản phẩm tương lai được trực quan hóa sinh động, giúp các kỹ sư dễ dàng hình dung ứng dụng thực tế và tối ưu sáng tạo thiết kế ngay trên nền tảng metaverse của ngành công nghiệp.
Thiết lập mục tiêu nghiên cứu khoang lái máy xúc
Bước đầu, hãy xác định tiêu chí kỹ thuật cho bài toán mô phỏng khoang lái máy xúc – từ giai đoạn xúc, chuyển vật liệu cho tới đổ tải. Dùng Animation Designer, bạn tạo đối tượng đo kiểm với chức năng Monitor để theo dõi chính xác vị trí khoang lái trên màn hình suốt quá trình mô phỏng, xác định mốc khởi điểm 1100mm và đo trực tiếp quãng cách từ đầu máy xúc tới cabin lái.
Đồng thời, cần tiếp tục kiểm tra phạm vi chuyển động của gầu máy bằng Envelope. Trong hoạt cảnh mô phỏng, vùng “envelope” của gầu sẽ hiện rõ, cho phép đội ngũ kỹ thuật nhanh chóng đánh giá các nguy cơ va chạm và phân tích khả năng vận hành trong từng điều kiện thực tế, đặc biệt khi vận dụng môi trường nhập vai.
Hoạt động cùng Animation Designer ở chế độ desktop
Mẹo hữu ích: Đừng quên bật chế độ Live Updates trên desktop để các thao tác của bạn liên tục được cập nhật sang môi trường immersive – giúp cộng tác và phản hồi kỹ thuật trở nên linh hoạt, chính xác hơn.

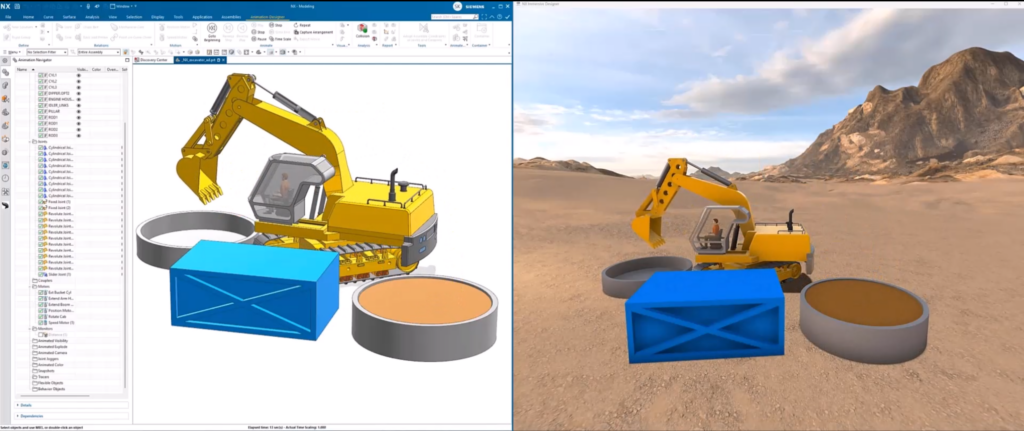

Ngay trên desktop, Immersive Designer hỗ trợ hiển thị animation của envelope, cho phép bạn thay đổi góc nhìn tự do trong quá trình nghiên cứu. Nếu sở thích làm việc với hai màn hình, hãy mở song song cửa sổ NX và môi trường immersive để dễ dàng nắm bắt cả mô hình thiết kế lẫn môi trường thao tác – rất phù hợp khi trình bày cho đồng nghiệp hoặc ban quản lý dự án.

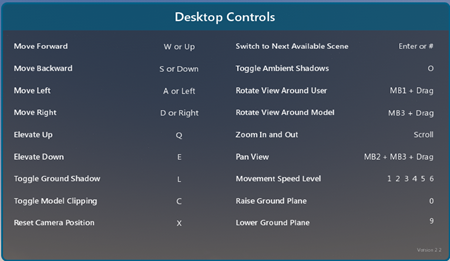

Khi nhấn phím H, bạn truy xuất ngay bảng lệnh điều khiển di chuyển ảo: từ quay, di chuyển sang trái/phải, lên/xuống, thay đổi góc camera,… Nhấn Enter hoặc # cho phép chuyển cảnh nhanh chóng, giúp quan sát mô hình máy xúc dưới nhiều góc độ thực tế khác nhau.
Khai thác Animation Designer trên kính thực tế ảo Sony XR
Kết nối thiết bị Sony XR và bộ điều khiển

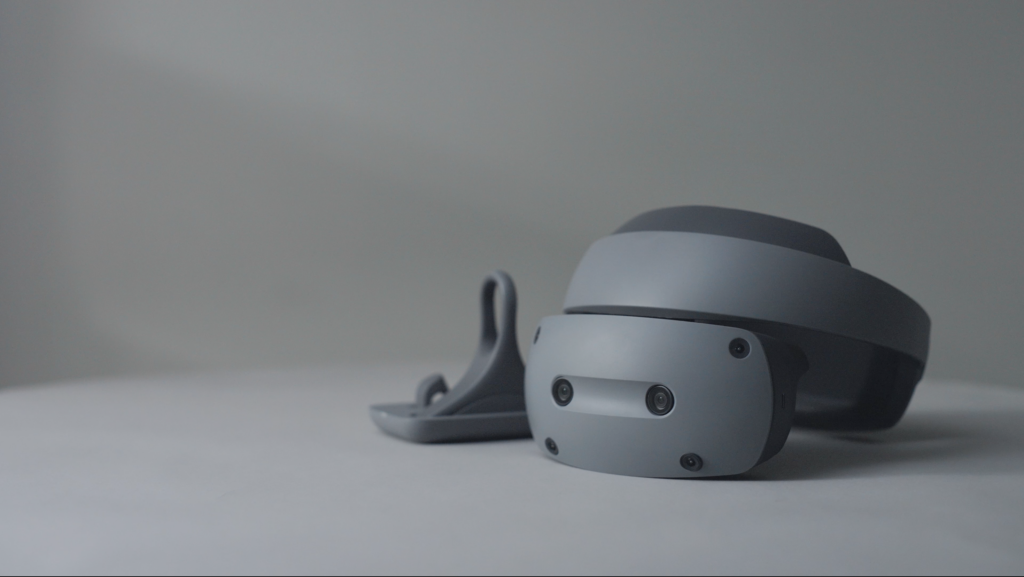

Thay vì chỉ sử dụng desktop, bạn có thể nâng cao trải nghiệm thiết kế với kính thực tế ảo hỗn hợp Sony head-mounted display, giúp tương tác trực tiếp với mô hình của mình. Đảm bảo rằng kính Sony và bộ ring controller đã kết nối chuẩn xác – danh sách thiết bị sẽ xuất hiện trên ứng dụng XR headset connect. Nếu gặp sự cố kết nối, hãy xem hướng dẫn unbox và lắp đặt chi tiết.
Chọn lại tuỳ chọn Sony trong Immersive preferences và kiểm tra chế độ Live Updates vẫn kích hoạt. Khi sẵn sàng, nhấn Go Immersive để chuyển toàn bộ không gian thiết kế sang XR, cho phép kỹ sư nhập vai mô phỏng vận hành máy xúc sát thực tế nhất.
Tùy chỉnh mô hình với Virtual Monitor
Với Virtual Monitor, bạn dễ dàng thêm màn hình ảo vào không gian XR, cho phép quan sát đồng thời giao diện desktop và chỉnh sửa mô hình trực tiếp. Animation Designer kết hợp với chức năng này sẽ giúp bạn kiểm tra động học và mọi tham số mô phỏng máy xúc ngay khi nhập vai, nâng hiệu quả nghiên cứu thực tế và nhận diện vấn đề thiết kế kịp thời.
Chức năng này còn cho phép kỹ sư bước hẳn vào vị trí cabin máy, cảm nhận tỉ lệ thực tế cũng như kiểm tra các thông số kỹ thuật như khe hở hoặc vùng quan sát của lái xe với độ trực quan cao nhất.
Điều khiển mô hình qua ring controller
Ring controller là trợ lý xuất sắc trong môi trường immersive. Bạn dễ dàng thao tác di chuyển, phóng to/thu nhỏ mô hình, thay đổi hình dạng hoặc thử nghiệm các phương án thiết kế. Đặc biệt, với chế độ video see-through (VST), bạn có thể đặt bản sao ảo mô hình máy xúc trực tiếp lên bàn làm việc thật, sử dụng Virtual Monitor để giám sát và tinh chỉnh quá trình thiết kế một cách linh hoạt.
