Video Tips and Tricks mới nhất về phần mềm NX™ mang đến cho kỹ sư CAD/CAM và cơ khí một cái nhìn rõ nét về công cụ Phân tích cộng dồn biến thiên (VSA – Variational Stackup Analysis). VSA là giải pháp hữu hiệu giúp xác định sớm ảnh hưởng của sai số sản xuất và dung sai lắp ráp đến chất lượng thành phẩm, qua đó tối ưu hóa chi phí, thời gian và quy trình làm việc. Bài viết này sẽ cùng bạn khám phá các bước thao tác với trình điều hướng VSA, cách mô phỏng cũng như phân tích kết quả để đưa ra những quyết định sản xuất chính xác cho từng dự án.
Phân tích cộng dồn biến thiên (VSA) là gì?

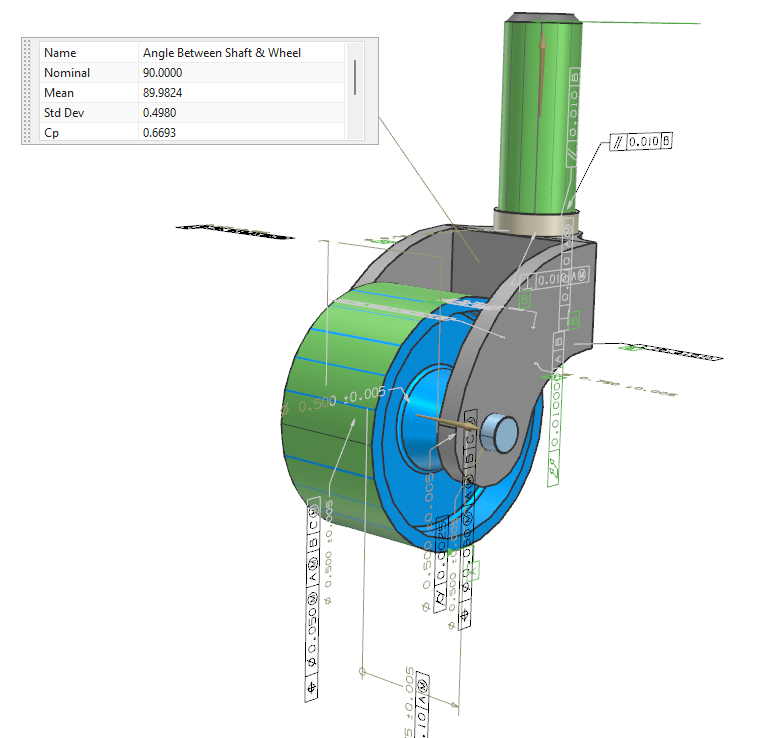

VSA trong NX là công cụ phân tích biến thiên tiên tiến, cho phép các kỹ sư dự đoán và đánh giá tác động của sai số sản xuất lên chất lượng lắp ráp. Công cụ này xét tới dung sai kích thước và hình học để chỉ ra mọi nguy cơ mất độ chính xác hay ảnh hưởng chức năng trước khi sản phẩm được sản xuất. Mục tiêu của VSA là duy trì tiêu chuẩn chất lượng tối ưu mà vẫn đảm bảo chi phí sản xuất hợp lý.
VSA mô phỏng hàng nghìn lần lắp ráp bằng thuật toán thống kê, đưa vào các yếu tố thực tế như dung sai, sai số đồ gá, thứ tự lắp ráp… Nhờ có VSA, bạn dễ dàng xác định tiêu chí dung sai phù hợp, nhận biết chi tiết then chốt ảnh hưởng lớn đến chất lượng và tinh chỉnh quy trình lắp ráp tối ưu. Bất kể bạn làm việc trong lĩnh vực ô tô, thiết bị y tế hay hàng tiêu dùng, VSA luôn là lựa chọn phân tích không thể thiếu để đảm bảo chất lượng ổn định và chi phí cạnh tranh.
Kiểm tra độ hợp lệ của phân tích
Trước khi tiến hành phân tích VSA đầy đủ, việc rà soát cấu hình mô phỏng là rất quan trọng. NX cung cấp khả năng kiểm tra tự động các thông số dung sai, phép đo, trình tự lắp ráp và thiết lập thống kê. Nếu phát hiện thiếu sót hoặc sai lệch, phần mềm sẽ cảnh báo để bạn điều chỉnh, tránh rủi ro tốn kém thời gian với các kết quả không tin cậy.
Phân tích kết quả cộng dồn biến thiên

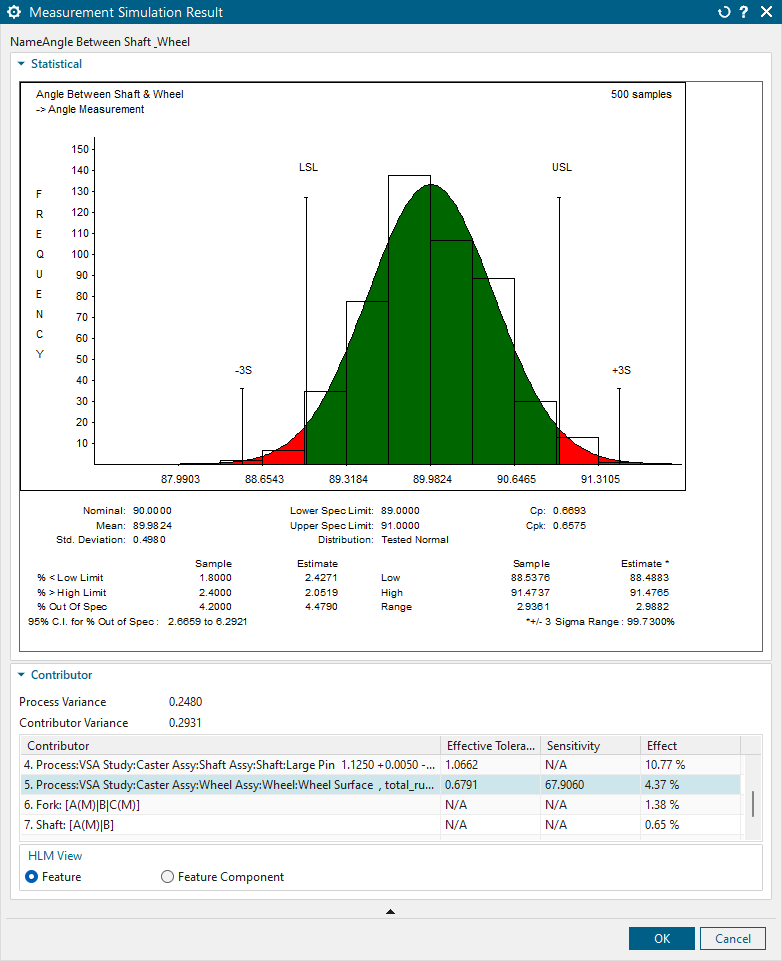

Sau khi mô phỏng, NX hiển thị bộ dữ liệu thống kê trực quan cho phép bạn hiểu rõ ảnh hưởng của từng sai số lắp ráp. Giao diện kết quả liệt kê số liệu, biểu đồ phân phối, và chỉ số quan trọng giúp bạn nhận diện yếu tố nào cần điều chỉnh.
Kết quả này là nền tảng vững chắc để đưa ra quyết định về thiết kế – sản xuất: điều chỉnh dung sai đâu, chi tiết nào là then chốt ảnh hưởng đến biến thiên, sản phẩm có đáp ứng tiêu chuẩn đại trà không? Bạn cũng có thể xuất báo cáo thống kê hoặc kiểm tra nhanh hiệu quả các thay đổi ngay trên giao diện phần mềm.
Cập nhật PMI trực tiếp từ kết quả VSA
Trình điều hướng VSA trong NX cho phép cập nhật nhanh PMI (Product Manufacturing Information) dựa trên kết quả phân tích. Dung sai, chú thích kích thước sẽ được tinh chỉnh và phản ánh trực tiếp trên mô hình 3D. Điều này giúp giảm thiểu sai sót, đảm bảo tài liệu sản xuất nhất quán với thực tế giải pháp tối ưu đã được kiểm chứng – đặc biệt khi thiết kế được chuyển giao cho bộ phận sản xuất hoặc kiểm soát chất lượng.
Khám phá thêm về Tips & Tricks phần mềm NX
Hãy thường xuyên truy cập kênh YouTube NX Tips & Tricks để tích lũy thêm nhiều kinh nghiệm thực chiến về CAD/CAM, phục vụ hiệu quả cho các dự án kỹ thuật của bạn!
