Trong môi trường thiết kế cơ khí số hóa, sự chính xác trong truyền đạt ý tưởng thiết kế đến sản xuất là tối quan trọng đối với các kỹ sư, lập trình viên CAD/CAM cũng như những người làm việc trong lĩnh vực gia công công nghiệp. Cho dù bạn đang xây dựng một chi tiết nhỏ hay thực hiện một cụm lắp ráp phức tạp, việc tận dụng tối đa Product Manufacturing Information (PMI – Thông tin sản xuất sản phẩm) giúp loại bỏ sai sót, tiết kiệm thời gian, đồng thời duy trì chất lượng đồng nhất qua nhiều đợt sản xuất.
Tự động hóa PMI bằng quy tắc MBD qua thư viện Reuse

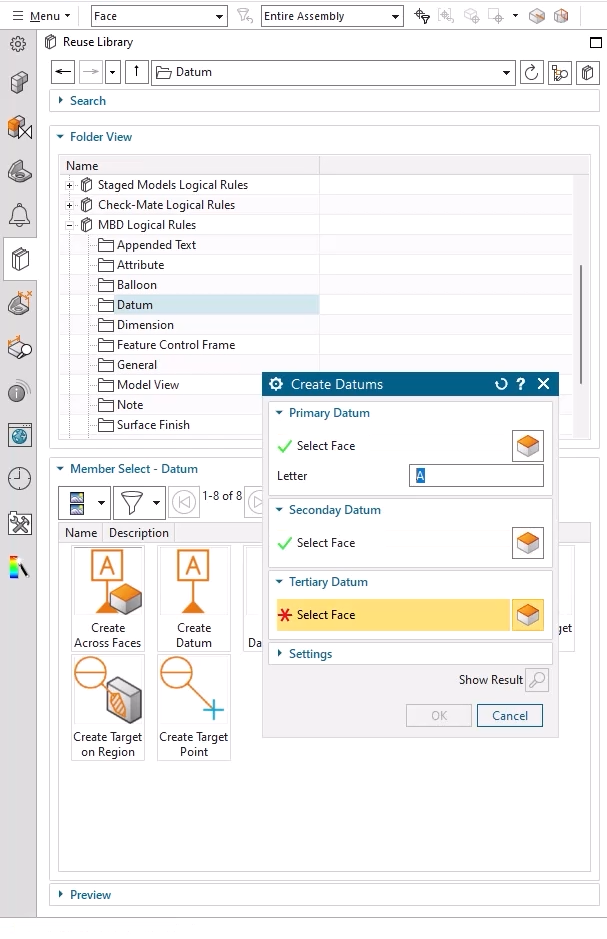

Một tính năng nổi bật nhưng thường chưa được khai thác hết trong phần mềm NX là thư viện Reuse, đặc biệt liên quan đến các quy tắc logic MBD (Model-Based Definition). Nếu trước đây, việc bổ sung các chú thích PMI đòi hỏi kỹ sư phải chọn từng kích thước và chú thích qua nhiều thao tác thủ công – gây mất thời gian và tiềm ẩn rủi ro sai sót – thì nay các quy tắc MBD đã thay đổi hoàn toàn quy trình đó.
Nhờ các template MBD này, bạn có thể áp dụng những chú thích và thành phần PMI chỉ trong vài cú nhấp chuột. Các quy tắc được nhóm thành Kích thước, Datums, Khung kiểm soát hình học – người dùng chỉ việc lựa chọn nhóm phù hợp, nhấn đôi vào quy tắc mong muốn và làm theo hướng dẫn. NX sẽ tự động bổ sung các chú thích vào đúng vị trí trên mô hình, tiết kiệm thao tác thủ công, đồng thời đảm bảo đồng bộ và tính chính xác cho toàn bộ dự án.
Những quy tắc này không chỉ giúp tiết kiệm thời gian mà còn hỗ trợ người mới làm quen nhanh chóng với quy trình tiêu chuẩn mà không cần ghi nhớ mọi chi tiết nhỏ, giảm thiểu thiếu sót thông tin hoặc phát sinh lỗi không đáng có.
Thiết lập dung sai hình học rõ ràng bằng khung kiểm soát tính năng

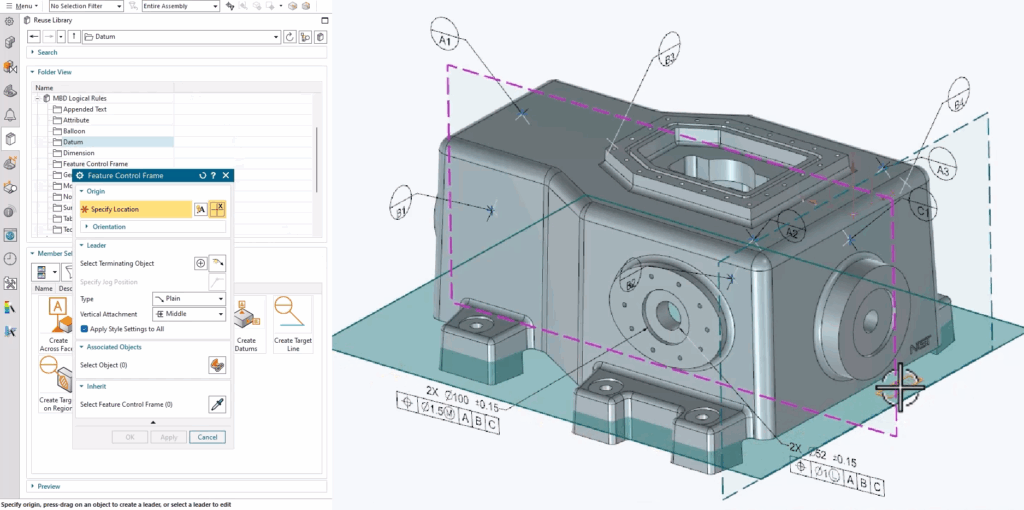

Khi đã hoàn tất PMI cơ bản, việc tiếp theo là xác định dung sai hình học thông qua khung kiểm soát tính năng (Feature Control Frame – FCF), rất quan trọng cho các yêu cầu kiểm soát chất lượng sản phẩm. Trong NX, quá trình này được thực hiện trực quan, chỉ cần chú ý một vài mẹo giúp thao tác nhanh và hiệu quả hơn.
Trước hết, bạn chọn Feature Control Frame trong nhóm Annotation, chỉ định mặt phẳng đặt FCF rồi chọn đối tượng kết thúc đường leader. Tiếp theo, sử dụng thanh toolbar để điền các thông số đặc tính như độ phẳng, vị trí, độ vuông góc – cùng với giá trị dung sai và các điểm chuẩn tham chiếu.
Kết quả là các chú thích rõ ràng, đặt chính xác vị trí trên mô hình, rất hữu ích cho bộ phận kiểm tra chất lượng hoặc lập trình gia công CNC, nhằm hiểu đúng mục đích thiết kế khi kiểm soát hoặc chế tạo chi tiết. Đầu tư thời gian thiết lập FCF bài bản giúp giảm thiểu chi phí sai hỏng về sau rất đáng kể.
Làm nổi bật chú thích với cài đặt hướng note PMI
Khi mô hình CAD ngày càng nhiều chi tiết, việc đảm bảo các note PMI luôn dễ theo dõi là một thách thức lớn. Trong quá trình zoom, xoay, rất dễ gặp tình trạng note bị nghiêng, kích thước nhỏ khiến việc đọc khó khăn. NX hỗ trợ bạn thông qua các cài đặt orientation cho note PMI, để chú thích luôn hiện rõ ràng, cố định với màn hình bất kể hướng quan sát.

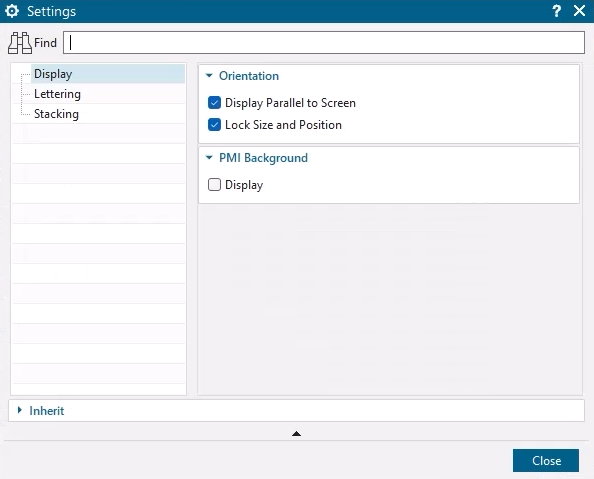

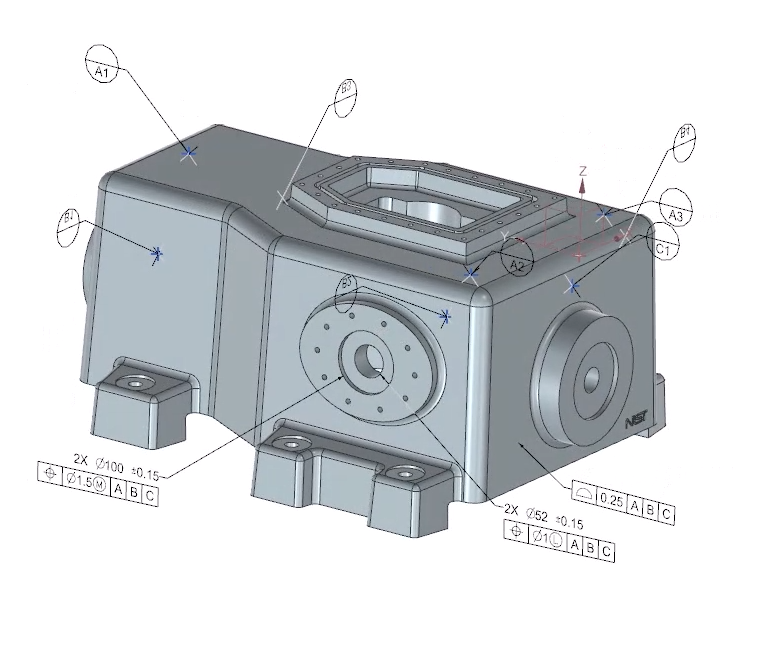

Để sử dụng, bạn chỉ cần nhấn chuột phải vào note cần tùy chỉnh, chọn "Settings", bật hai lựa chọn: “Giữ note song song màn hình” và “Khóa kích thước & vị trí”. Khi đã cấu hình, note PMI sẽ luôn ở trạng thái dễ đọc, không bị ảnh hưởng khi bạn zoom hay xoay mô hình – cực kỳ tiện lợi khi trình bày với khách hàng hoặc phối hợp giữa các phòng ban liên quan.
Mẹo hữu ích: Hãy thường xuyên sử dụng cài đặt orientation cho các note PMI để mọi thành viên trong nhóm cũng như các bên liên quan đều đọc chú thích nhanh chóng, chính xác trong bất kỳ hoàn cảnh nào.
Lưu ý vàng khi triển khai PMI thông minh
Áp dụng PMI không hề phức tạp nếu bạn tận dụng hợp lý các công cụ: từ thư viện MBD, khung FCF đến định hướng các note đều giúp tiết kiệm công sức, giảm tối đa nguy cơ truyền sai thông tin tới sản xuất, kiểm tra chất lượng.
- Tận dụng thư viện Reuse và quy tắc MBD để đồng bộ và áp dụng nhanh PMI cho dự án.
- Bổ sung khung kiểm soát tính năng (FCF) để quản lý dung sai hình học một cách hệ thống.
- Thiết lập orientation cho note để chú thích luôn nổi bật, dễ đọc ở mọi góc nhìn.
Hy vọng các chia sẻ này sẽ giúp bạn chủ động gia tăng hiệu quả thiết kế, nâng cao chất lượng sản phẩm và luôn sẵn sàng đáp ứng các tiêu chuẩn khắt khe của ngành cơ khí!
