Chuỗi bài viết Tips & Tricks mới nhất cho phần mềm NX™ lại tiếp tục mang đến những cập nhật thú vị trong tháng 12/2024! Trong chuyên mục này, chúng ta sẽ cùng tìm hiểu cách ứng dụng Animation Designer phối hợp với Immersive Engineering, giúp tạo lập các mô phỏng kỹ thuật sát thực tế trong ngành cơ khí và sản xuất. Bài viết hướng tới việc mô phỏng, đánh giá khả năng quan sát thực tiễn của người vận hành máy xúc – cùng với đó là trải nghiệm các tính năng mạnh mẽ từ NX Immersive Designer ở cả môi trường desktop lẫn thực tế ảo hỗn hợp (XR) thông qua kính Sony head-mounted display.
Giới thiệu về NX Immersive Designer
NX Immersive Designer đánh dấu bước tiến mới cho trải nghiệm thiết kế CAD 3D trong lĩnh vực công nghiệp số hóa. Bạn không chỉ thiết kế trên màn hình mà còn dễ dàng kết hợp giữa mô phỏng số hoá và môi trường thực, mang lại sự trực quan vượt trội cho hoạt động phát triển sản phẩm, tăng tốc độ đưa ý tưởng thành hiện thực.
Xác định tiêu chí nghiên cứu trong mô phỏng khoang lái máy xúc
Để xây dựng mô phỏng thực tế về khoang lái máy xúc, chúng ta cần xác định các tiêu chí đánh giá trong ba giai đoạn chuyển động cần gầu: bốc vật liệu, vận chuyển và xả vật liệu. Đầu tiên, việc tạo dựng đối tượng đo kiểm là cần thiết để làm cơ sở so sánh vị trí khoang lái xuyên suốt quá trình phân tích. Với Animation Designer, sử dụng tính năng Monitor đo lường nhanh chóng, dễ dàng xác định toạ độ gốc (khoảng 1100mm) và thêm thông số đo từ mặt trước đến khoang lái để tiện theo dõi.
Bên cạnh đó, phạm vi chuyển động của gầu cũng là yếu tố quan trọng, được kiểm tra bằng tính năng Envelope. Khi mô phỏng chuyển động, vùng giới hạn hoạt động "envelope" của gầu sẽ hiện ra, hỗ trợ kỹ sư nhận biết nguy cơ va chạm hoặc tương tác xảy ra trong môi trường nhập vai thực tiễn nhất.
Khám phá Animation Designer trên chế độ desktop
Lưu ý nhỏ: Khi làm việc trên desktop, hãy luôn bật Live Updates để mọi thay đổi được đồng bộ ngay trong môi trường immersve.

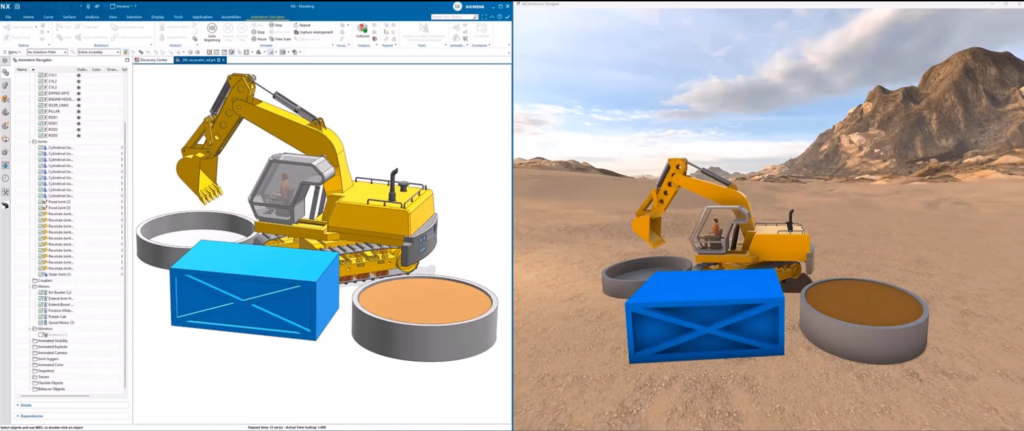

Giao diện desktop Immersive Designer trực quan với tính năng theo dõi động học “envelope”, cho phép xoay chuyển và thay đổi góc nhìn mô hình một cách linh hoạt. Đối với người thích làm việc đa màn hình, bạn có thể bố trí chế độ “split-screen”: một cửa sổ NX, một môi trường immersve song song để dễ dàng quan sát tổng thể cả mô hình lẫn các thao tác trên môi trường số.

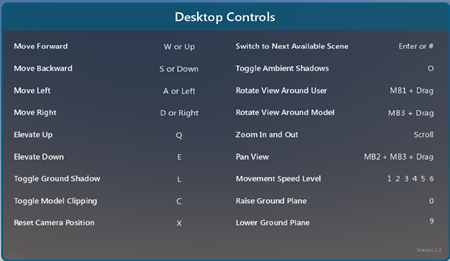

Với phím H, bạn sẽ bật ra toàn bộ các lệnh điều khiển di chuyển: tiến, lùi, xoay, chỉnh góc camera, tăng hoặc giảm độ cao. Nhấn Enter hay # giúp chuyển sang những cảnh khác nhau ngay lập tức. Toàn bộ mô hình máy xúc được thể hiện đầy đủ trong môi trường tương tác giống như thao tác tại công trường xây dựng thực tế.
Animation Designer trên kính Sony Head-mounted Display (XR)
Kết nối nhanh kính Sony XR và bộ controller

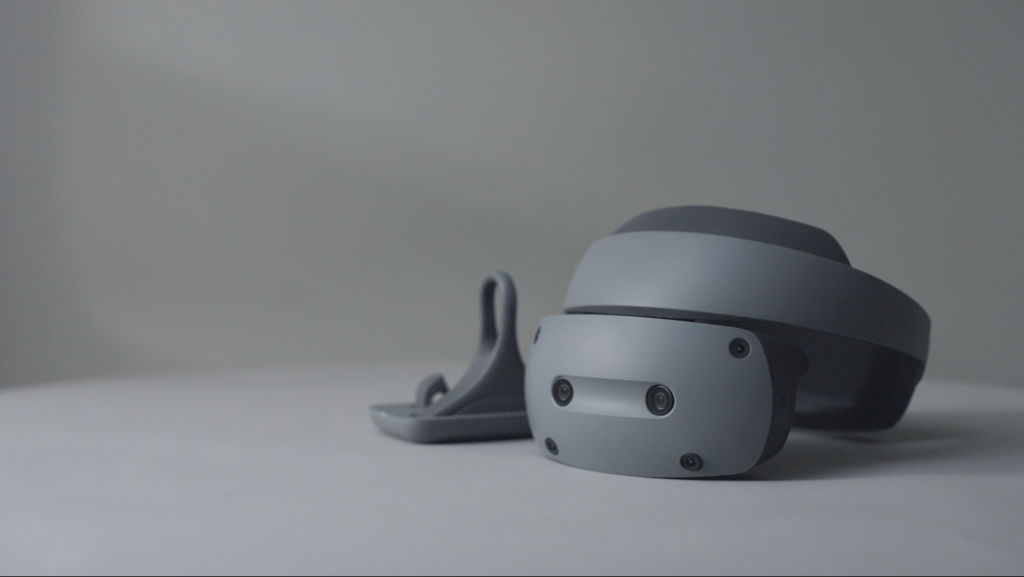

Bên cạnh chế độ desktop, sử dụng kính thực tế ảo hỗn hợp Sony head-mounted display giúp mở rộng đáng kể khả năng nhập vai thiết kế. Hãy đảm bảo thiết bị được kết nối đúng đắn, bằng cách mở ứng dụng XR headset connect và xác nhận thiết bị đã nhận diện thành công. Nếu cần tham khảo thêm, hãy xem video hướng dẫn unbox và cài đặt thiết bị.
Trong Immersive preferences, chọn đúng nền tảng Sony và kiểm tra lại Live Updates. Nhấn Go Immersive để chuyển mô hình máy xúc sang môi trường hỗn hợp XR, sẵn sàng cho các thao tác nhập vai và kiểm thử kỹ thuật trực diện.
Đồng thời sử dụng màn hình ảo (Virtual Monitor)
Tiện ích Virtual Monitor cho phép bổ sung linh hoạt màn hình ảo vào không gian, giúp bạn vừa xem mô hình từ góc độ desktop, vừa hiệu chỉnh thiết kế song song. Khi vận hành Animation Designer, các kỹ sư có thể trực tiếp đo kiểm động học, đánh giá thông số trong môi trường nhập vai nhập thực nhất.
Đặc biệt, Virtual Monitor giúp kỹ sư trải nghiệm vai trò người vận hành ngay trong khoang điều khiển máy xúc – kiểm nghiệm cảm giác tỉ lệ mô hình thực tế cũng như quan sát kỹ càng các khoảng hở cũng như phạm vi thao tác của người lái.
Di chuyển, zoom mô hình với ring controller linh hoạt
Ring controller mang lại sự tương tác linh động – kỹ sư vừa di chuyển, thu phóng, vừa điều chỉnh trực tiếp hình dạng và tỉ lệ mô hình ở không gian nhập vai. Nhờ khả năng video see-through (VST), bạn còn có thể đặt bản sao ảo của mô hình lên bàn làm việc thực, vừa kiểm soát tiến độ thiết kế vừa cá nhân hóa trải nghiệm toàn diện cùng Virtual Monitor.
Cùng NX mở rộng cơ hội học hỏi và chia sẻ
Đừng quên theo dõi các video Tips & Tricks mới nhất trên kênh Youtube chính thức của NX cũng như đón đọc các bài viết chia sẻ chuyên sâu tại blog NX Design. Gia nhập cộng đồng NX để cập nhật kiến thức, trau dồi kỹ năng cùng các đồng nghiệp trong ngành cơ khí, kỹ thuật số.
