Siemens vừa tung ra phiên bản cập nhật mới nhất của phần mềm Simcenter Flotherm 2504, mang đến nhiều đột phá cho lĩnh vực cơ điện tử. Đây là tin vui cho các kỹ sư CAD/CAM và chuyên gia nhiệt điện tử nhờ tích hợp module Simcenter Flotherm Pack giúp tăng tốc tạo mô hình nhiệt cho vi mạch, cùng các công cụ mô phỏng độ ẩm hiện đại – hỗ trợ hiệu quả cho cả môi trường khắc nghiệt và trung tâm dữ liệu. Khám phá ngay các điểm nổi bật dưới đây!
Tăng tốc tạo mô hình nhiệt cho vi mạch với Simcenter Flotherm Pack
Đối với kỹ sư cơ điện tử, việc dựng mô hình cho từng gói chip khi kiểm tra nhiệt luôn tốn nhiều thời gian. Sự xuất hiện của module Simcenter Flotherm Pack đã thay đổi hoàn toàn quy trình này: chỉ vài thao tác đơn giản là bạn đã có thể xây dựng mô hình nhiệt cho IC cực kỳ nhanh và chuẩn xác.

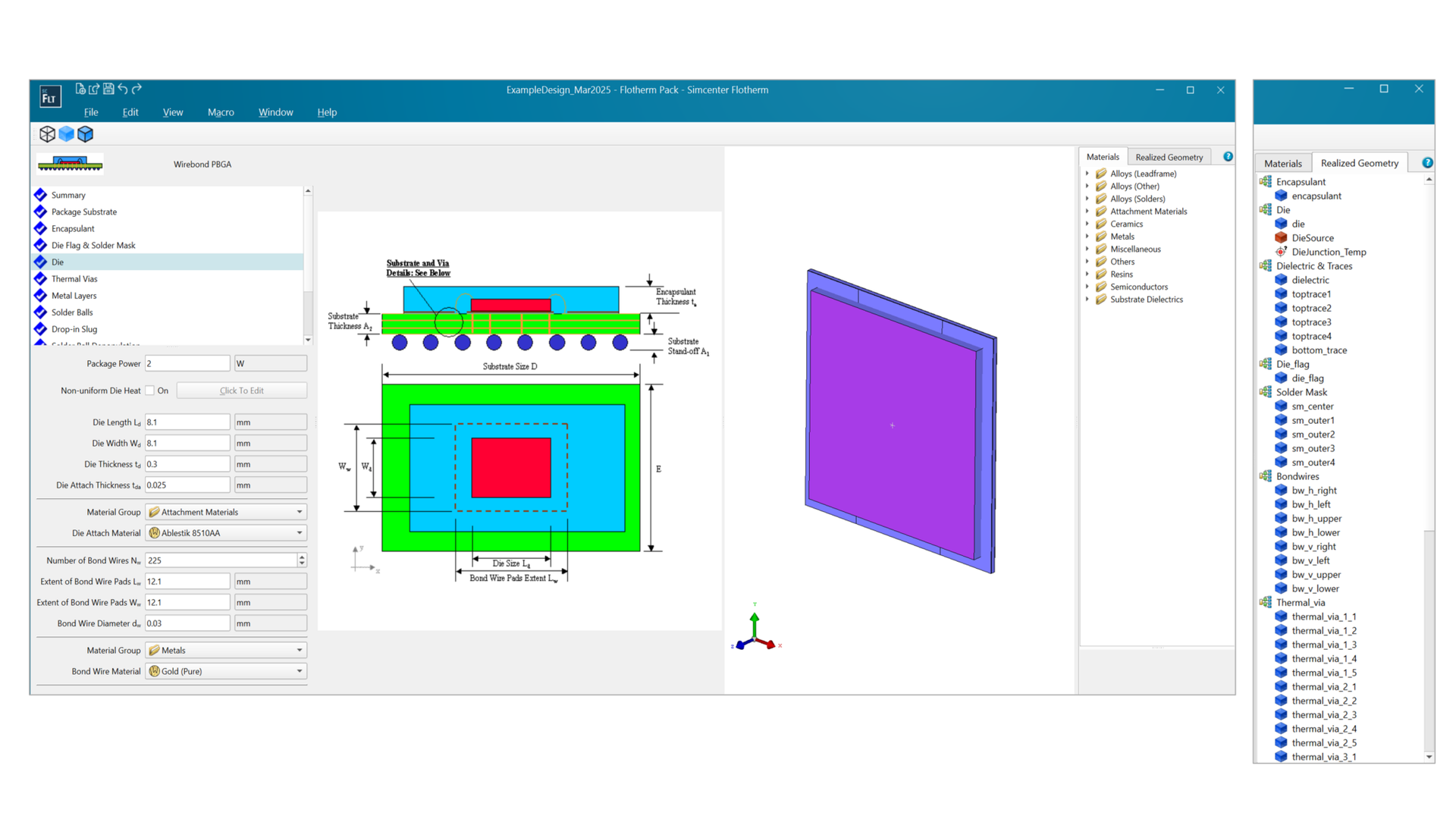

Bạn có thể mở Simcenter Flotherm Pack ngay trên desktop hoặc trực tiếp từ giao diện chính để tạo đa dạng mô hình nhiệt cho chip – từ linh kiện chi tiết tới mô hình 2R (hai điện trở), DELPHI. Các mô hình này đều được lưu trữ trong thư viện chung, hỗ trợ cho các dự án mô phỏng nhiệt tiếp theo với nhiều cấp độ chi tiết khác nhau.

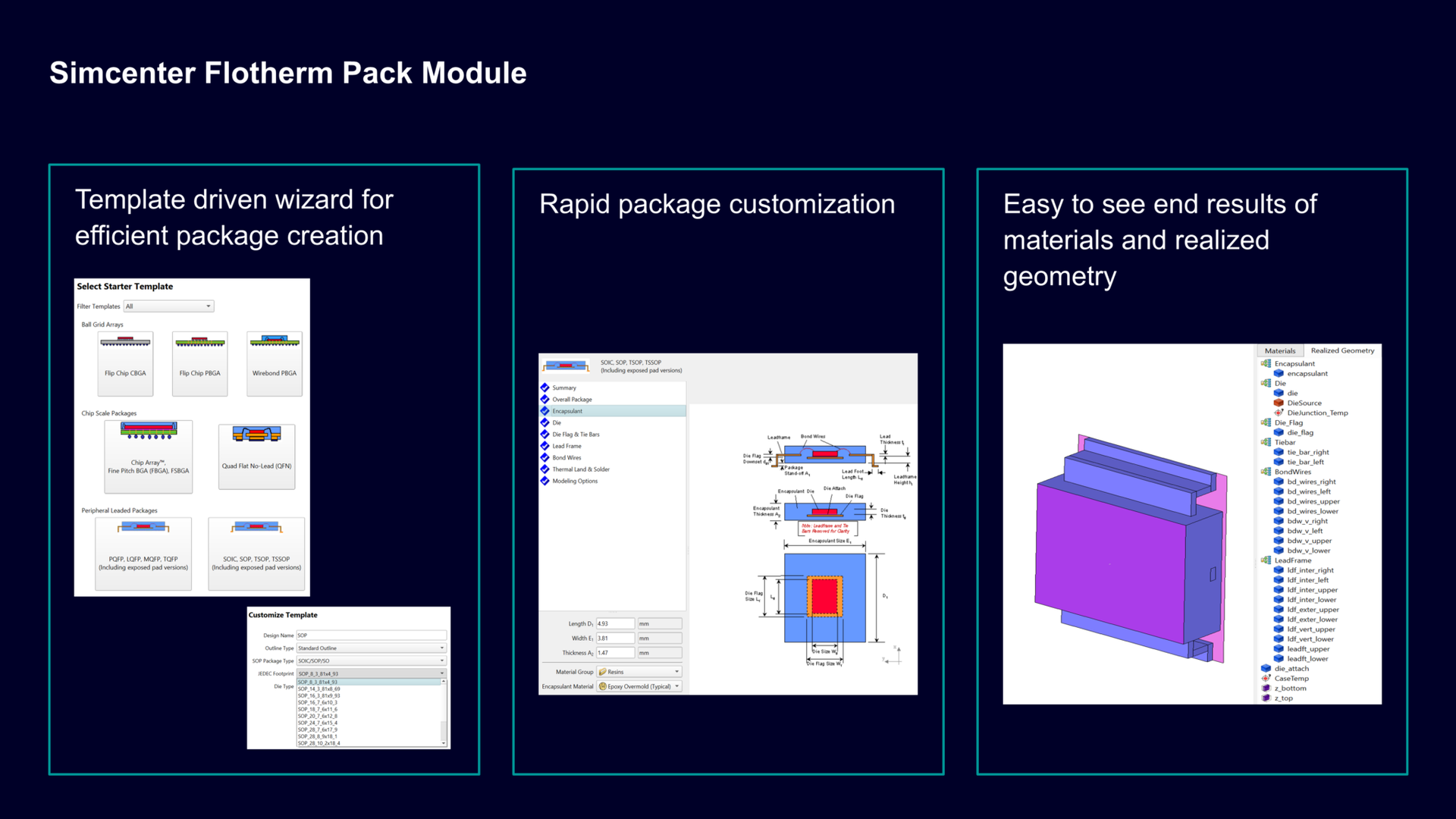

Xây dựng mô hình chi tiết cho IC chỉ với 3 bước
Tạo mô hình nhiệt với Simcenter Flotherm Pack Module chưa bao giờ dễ dàng hơn:
- Chọn loại gói linh kiện qua wizard mẫu sẵn
- Khai báo thông số hình học, vật liệu thiết yếu
- Xuất mô hình vào dự án Simcenter Flotherm hoặc định dạng FloXML
Mô hình tạo ra có thể dùng ngay như linh kiện chi tiết, thêm bớt hoặc tùy chỉnh vật liệu và hình học, lưu vào thư viện hoặc hiệu chỉnh tự động nhờ dữ liệu đo từ thiết bị Simcenter Micred T3STER. Ngoài ra, bạn dễ dàng chuyển đổi sang mô hình giảm bậc (BCI-ROM), hoặc tự động hóa toàn bộ quá trình với Floscript.
Linh hoạt giữa mô hình 2 điện trở và DELPHI chỉ với vài click

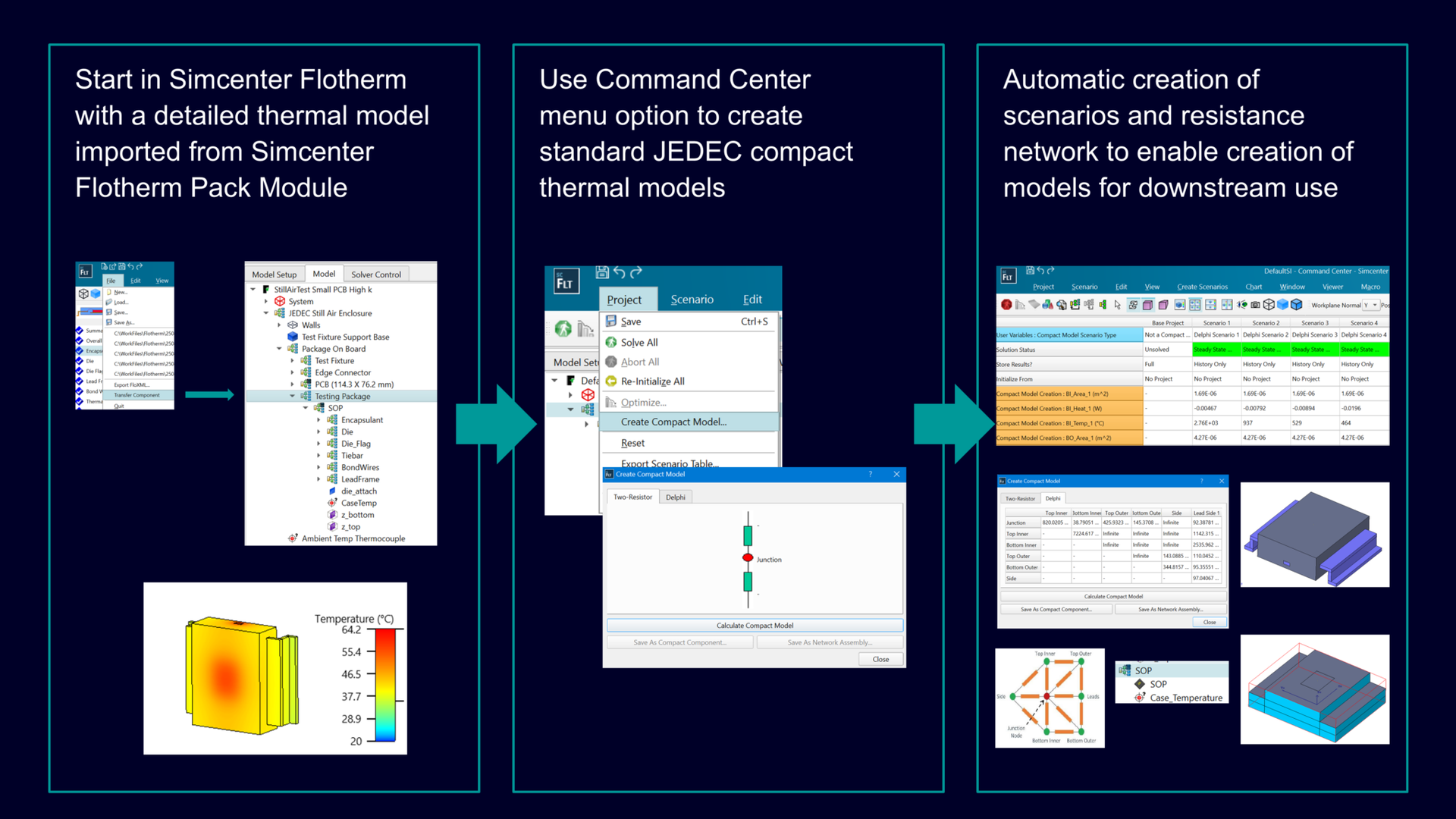

Sau khi có mô hình chi tiết, các kỹ sư có thể dùng Command Center để tự động chuyển đổi sang mô hình 2R hoặc DELPHI – phần mềm sẽ tự cấu hình môi trường JEDEC, giải toán và hiện kết quả ngay trên property sheet để dễ dàng xuất sang các dạng mạng mô hình cần thiết cho dự án.
Cách lấy license cho Simcenter Flotherm Pack Module
Nếu bạn đang dùng bản SaaS của Simcenter Flotherm Pack, hãy gửi ticket tại Support Center để được cấp license hoặc hướng dẫn tải về mô hình. Với người mới, liên hệ đại lý hoặc bộ phận bán hàng Siemens để được tư vấn kỹ hơn.
Mô phỏng và kiểm soát độ ẩm trong các môi trường điện tử

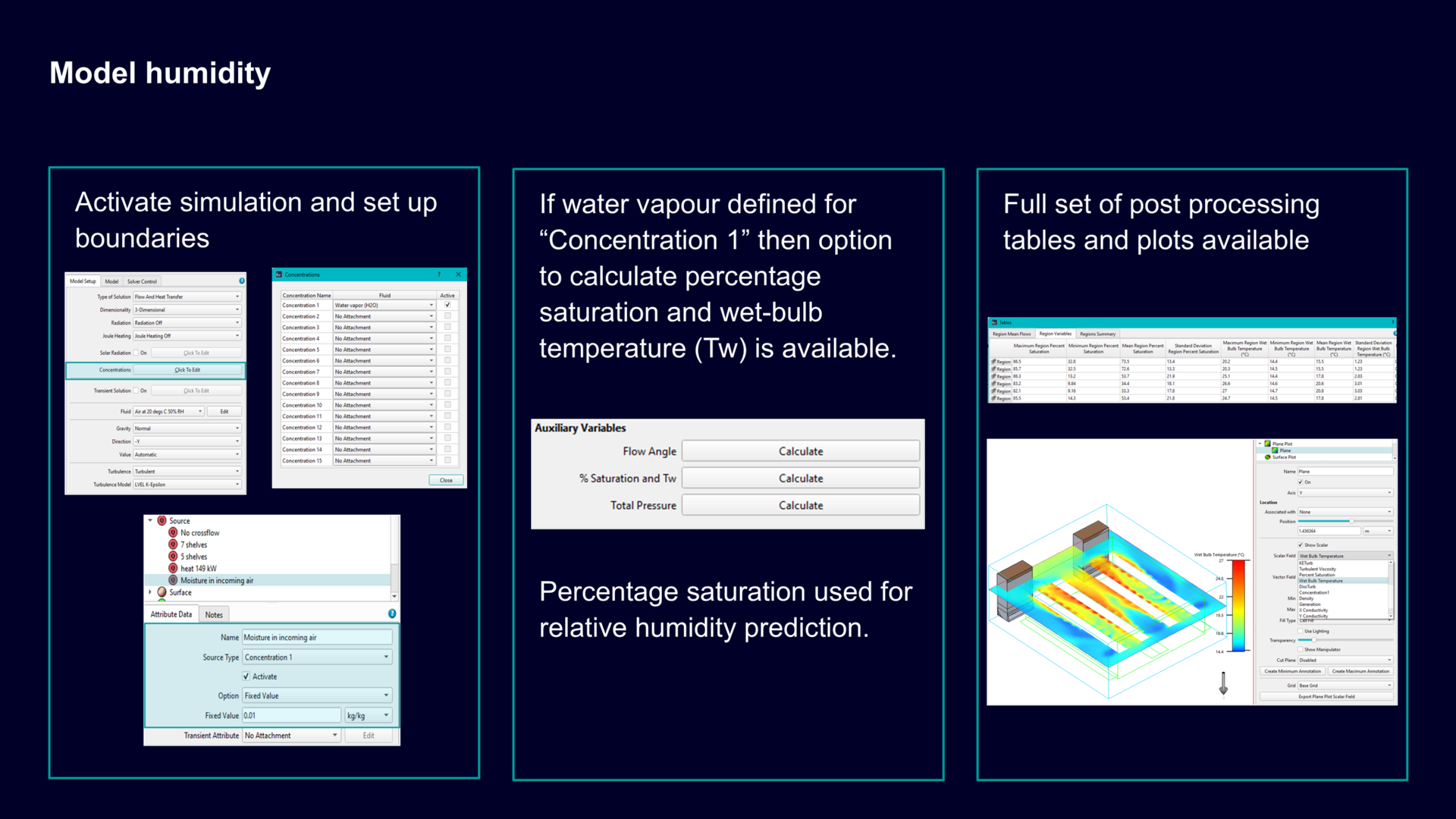

Mô phỏng đồng thời độ ẩm và nhiệt giúp bạn tăng tin cậy cho thiết bị điện tử ở nhiều môi trường – từ ngành hàng không, công nghệ biển, cho tới trung tâm dữ liệu hoặc y tế. Simcenter Flotherm 2504 hỗ trợ bạn đánh giá nồng độ và khu vực hơi nước đọng dưới hai chế độ: trạng thái ổn định và chuyển tiếp, nhằm hạn chế tối đa rủi ro tụ hơi hoặc phóng tĩnh điện.
Bạn dễ dàng cấu hình các thông số môi trường, nhanh chóng nhận biết vùng ngưng tụ nguy hiểm/thấp ẩm và từ đó nâng cao tuổi thọ linh kiện, kiểm soát chất lượng hệ thống tốt hơn.
Mô phỏng chi tiết nồng độ và độ ẩm trong phiên bản mới
Simcenter Flotherm 2504 mở rộng tính năng phân tích nồng độ: bạn có thể kê khai hơi nước như một loại concentration, xuất kết quả dưới dạng bảng số liệu hoặc biểu đồ trực quan – bao gồm cả trạng thái ổn định và chuyển tiếp về thời gian vận hành thực tế.

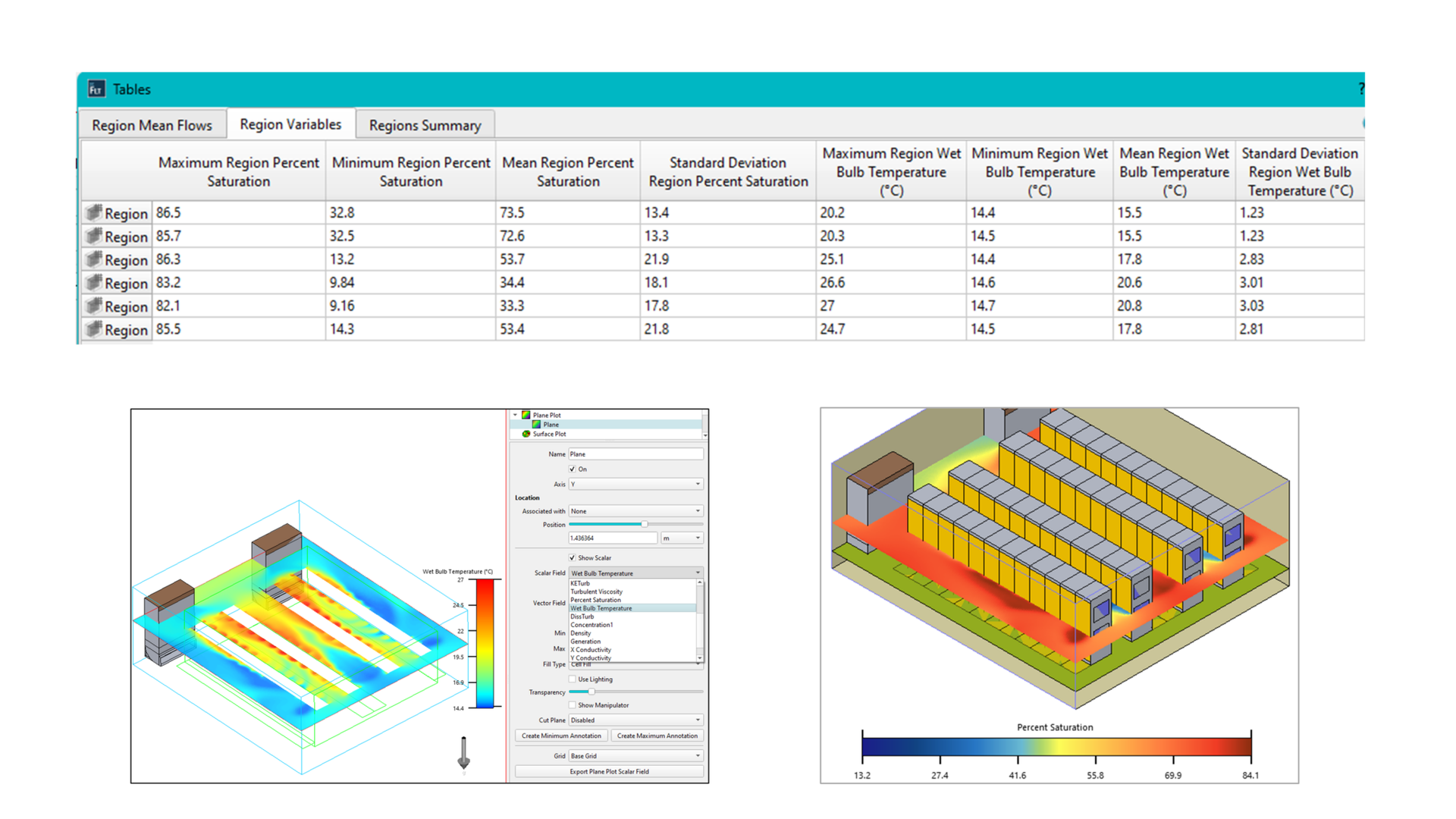

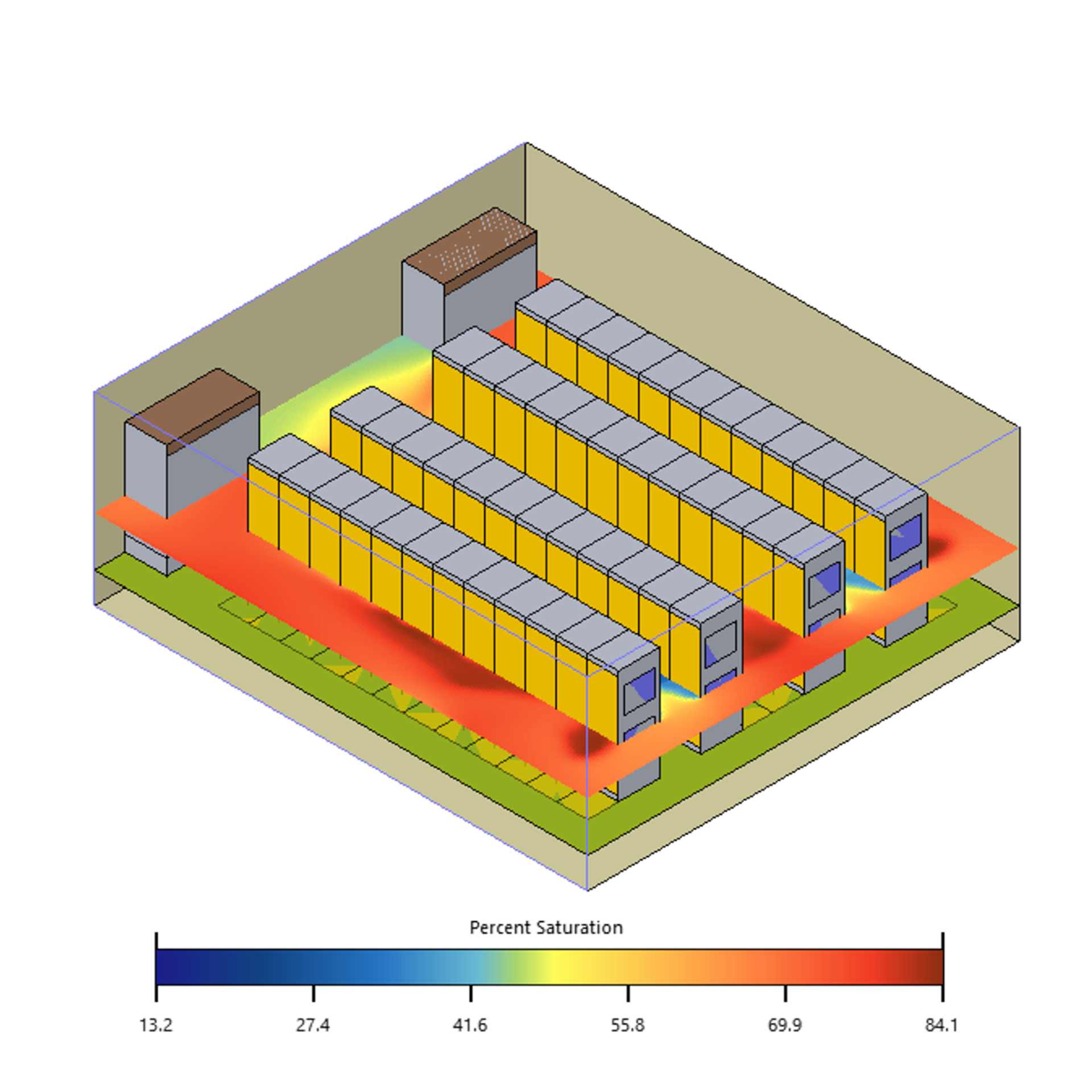

Dưới đây là bản minh họa bảng kết quả và biểu đồ nhiệt độ ướt và độ ẩm khi mô phỏng trung tâm dữ liệu. Đồng thời, mọi kết quả chuyển tiếp đều có thể xuất dưới dạng thời gian thực.
Mô hình này còn cực kỳ hữu ích để kiểm tra hệ thống chữa cháy dùng khí hỗn hợp (nitơ, argon, CO2), đặc biệt phù hợp với các không gian đặt thiết bị điện tử nhạy cảm.

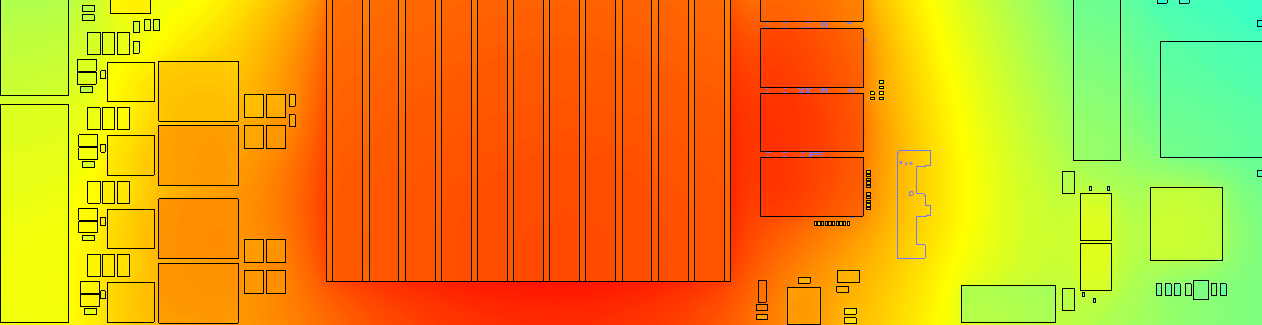

Song song, bản 2504 cũng nâng cấp sơ đồ hiển thị PCB, cho phép xác định linh kiện nhanh, tự do thay đổi font, màu sắc, thuận lợi kiểm tra pass/fail trên bảng mạch một cách trực quan nhất.
Tải ngay Simcenter Flotherm 2504
Hãy truy cập ngay Support Center để cập nhật hoặc tải năng Simcenter Flotherm 2504 mới. Đừng bỏ lỡ hàng loạt tính năng độc đáo dành riêng cho lĩnh vực quản lý và tối ưu nhiệt điện tử chuyên nghiệp!
