Trong lĩnh vực xe đạp đua chuyên nghiệp, mỗi chi tiết nhỏ đều quan trọng, kể cả một chiếc chai nước tưởng chừng đơn giản. Đằng sau chiếc chai ấy là cả một câu chuyện kỹ thuật hiện đại kết hợp giữa công thái học, khí động học và mô phỏng số. Việc ứng dụng phần mềm mô phỏng giúp các kỹ sư tối ưu hóa từng yếu tố – từ hình dáng, vật liệu, độ dày thành chai cho đến thiết kế vòi – nhằm mang lại sự thoải mái tối đa cho vận động viên và đảm bảo quy trình sản xuất hiệu quả nhất.
Mô phỏng bóp chai – Đột phá mới của STAR-CCM+ 2506 cho thiết kế chai nước xe đạp
Phiên bản Simcenter STAR-CCM+ 2506 mở ra một bước tiến lớn với phần tử lưới Hexahedron được tăng cường, giúp mô phỏng nhanh hơn gấp ba lần so với trước đây cho các bài toán cấu trúc siêu mỏng như chai nhựa. Nhờ đó, các kỹ sư có thể kiểm tra và cải tiến nhiều phương án thiết kế một cách nhanh chóng, cân bằng giữa trọng lượng nhẹ nhàng, độ dẻo, độ bền và hiệu suất sử dụng. Điều này cực kỳ quan trọng để các vận động viên không bị gián đoạn nhịp khi tiếp nước trên đường đua.
Một chiếc chai nước tưởng nhỏ nhưng lại ẩn chứa vô vàn “nút thắt” quy trình: từ dáng chai, độ dày thành, loại vật liệu nhựa đến nhựa vòi nước. Mỗi yếu tố đều ảnh hưởng lớn đến trải nghiệm của người dùng và chi phí sản xuất. Khi thử sai với khuôn mẫu, mỗi lần chỉnh sửa có thể đội chi phí lên tới hàng chục nghìn euro. Chính nhờ mô phỏng (như STAR-CCM+) mà mọi thứ khi phát triển từ lực bóp, độ dẻo cho đến tối ưu hóa vòi rót đều được kiểm soát kỹ, mang lại sản phẩm tốt nhất về cả cơ khí lẫn dòng chảy nước.
Cảm giác cầm chắc chắn – yếu tố sống còn cho chai nước xe đạp

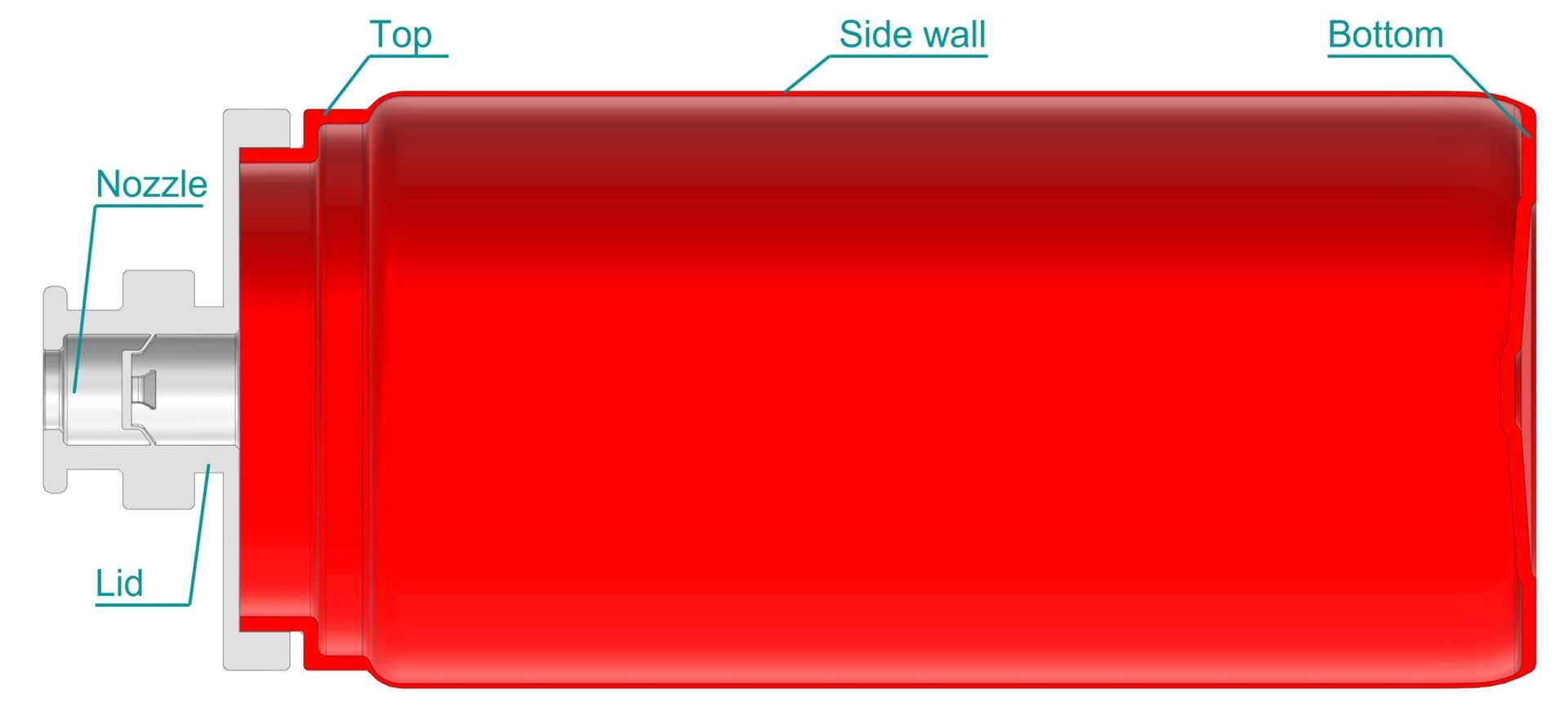

Người chơi xe đạp chuyên nghiệp luôn ưu tiên cảm giác cầm: chai phải vững trong tay, dễ bóp và có thể trả lại vào giá nhanh mà không cần chú ý nhiều – nhất là khi đã thấm mệt. Thành bên chai cần mềm mại để dễ bóp, đáy phải chắc để trả lại hình dạng, còn phần nắp và đỉnh phải luôn kín nhằm tránh rò rỉ nước.

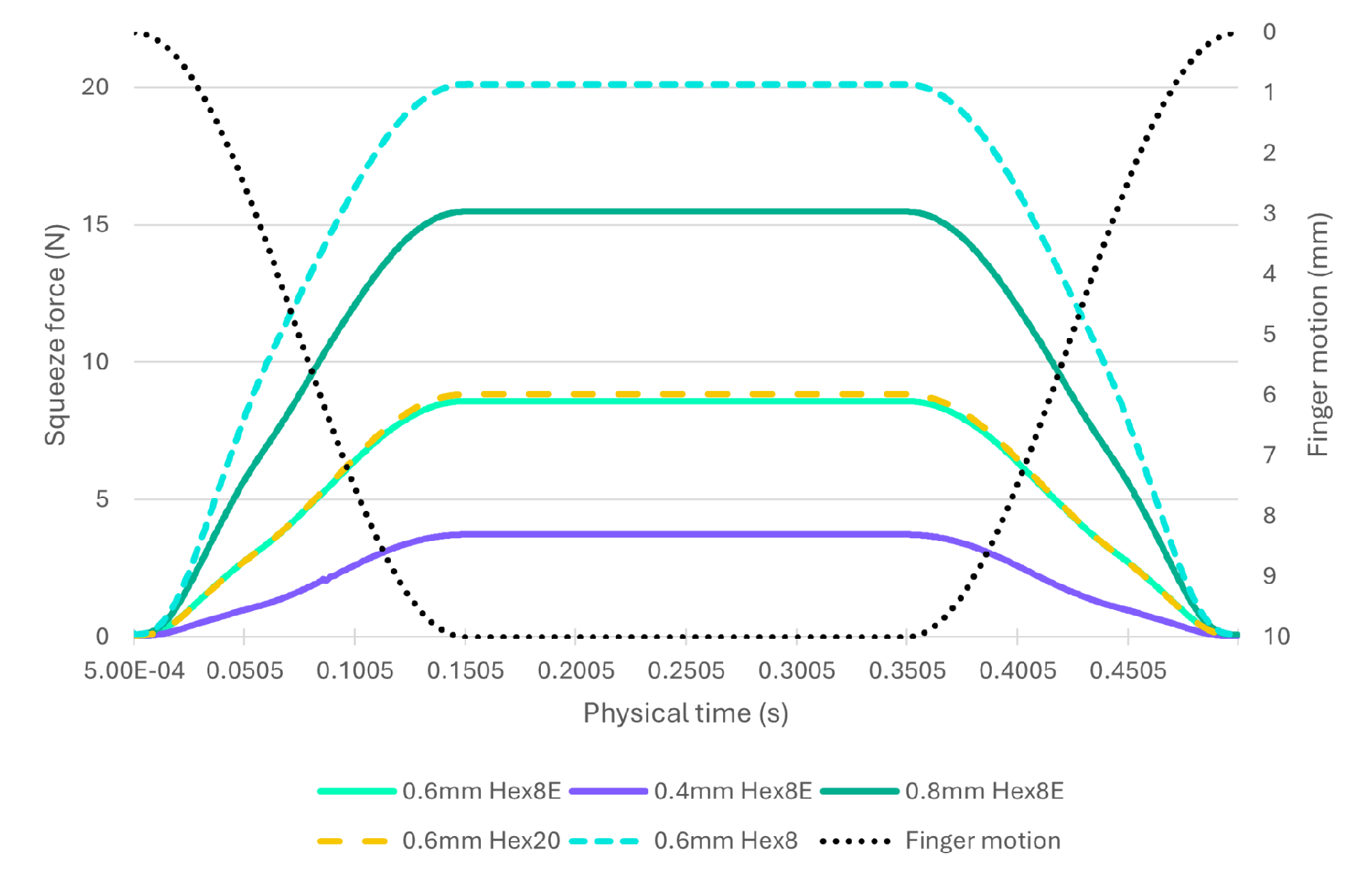

Các kỹ sư mô phỏng bài thử “bóp thực tế” – nén hai bên thành chai vào 10 mm trong vòng 0,15 giây, giữ lực 0,2 giây rồi thả ra. Lực bóp tối ưu dành cho người dùng là 10–20 N; trên 30 N sẽ gây bất tiện rõ rệt. Mô phỏng chỉ ra, thành chai dày 0,6 mm yêu cầu lực bóp vào khoảng 8,6 N, rất dễ thao tác khi thi đấu. Nếu chỉnh độ dày tăng giảm 0,2 mm, lực bóp có thể thay đổi gấp đôi hoặc giảm một nửa – điều này cho thấy tối ưu hóa thiết kế là vô cùng cần thiết.
Mô phỏng uốn – Lợi thế vượt trội của phần tử hexahedron tuyến tính mạnh mẽ Hex8E
Để đo chính xác biến dạng và khả năng đàn hồi của thành chai, mạng lưới lưới hexahedron kết hợp phần tử được nâng cấp Hex8E là lựa chọn tối ưu. Với Hex8E, độ chính xác gần như Hex20, nhưng tốc độ xử lý lại tương đương Hex8, giúp giảm thời gian mô phỏng tới 3–7 lần. Dùng Hex8 thông thường trong mô hình uốn sẽ bị khóa lưới mạnh, dẫn đến dự báo lực bóp sai đến 2,5 lần thực tế, trong khi Hex8E vượt trội cả về tốc độ lẫn độ chính xác.

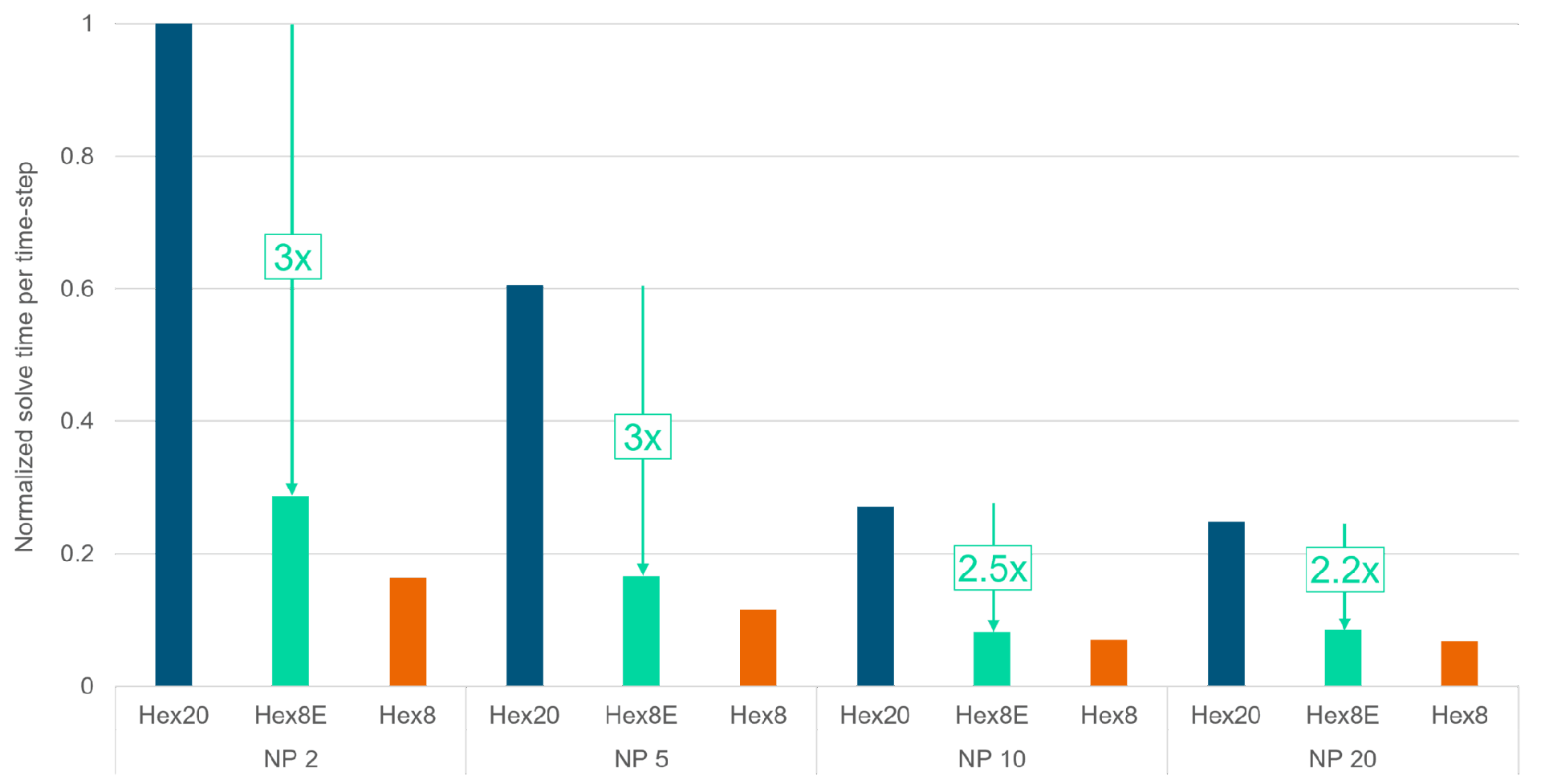

Dữ liệu thực tế cho thấy, tốc độ tính toán của Hex8E vượt trội so với Hex20, đặc biệt là trong các hệ thống xử lý song song quy mô lớn:
Cân bằng động lực học cấu trúc–dòng chảy: Giải pháp tối ưu giúp nước thoát nhanh
Trong các chặng đua như Tour de France, vận động viên không thể tốn sức chỉ để lấy nước. Việc bóp chai phải tiêu tốn lực càng ít càng tốt, vòi phải rót êm, nhạy và không làm gián đoạn thói quen vận động. Để giải đúng được bài toán này, các kỹ sư cần kết hợp mô phỏng cấu trúc và dòng chảy (FSI) để cùng lúc tối ưu cả thành chai và thiết kế vòi.
Thế mạnh của STAR-CCM+ là phối hợp mô hình kết cấu với dòng chảy trong cùng hệ thống. Chỉ cần bổ sung phân vùng mô phỏng dòng chảy là hoàn chỉnh mô hình FSI, dễ dàng kiểm tra hiện tượng tải lớn, áp lực nước thực tế… ngay cả trong tình huống vận động cao độ. Khi bóp chai, áp suất tác động cùng lúc lên nước và thành chai, làm thay đổi lực cần thiết và lưu lượng nước thoát – chỉ FSI hai chiều mới mô phỏng chính xác hiện tượng này.

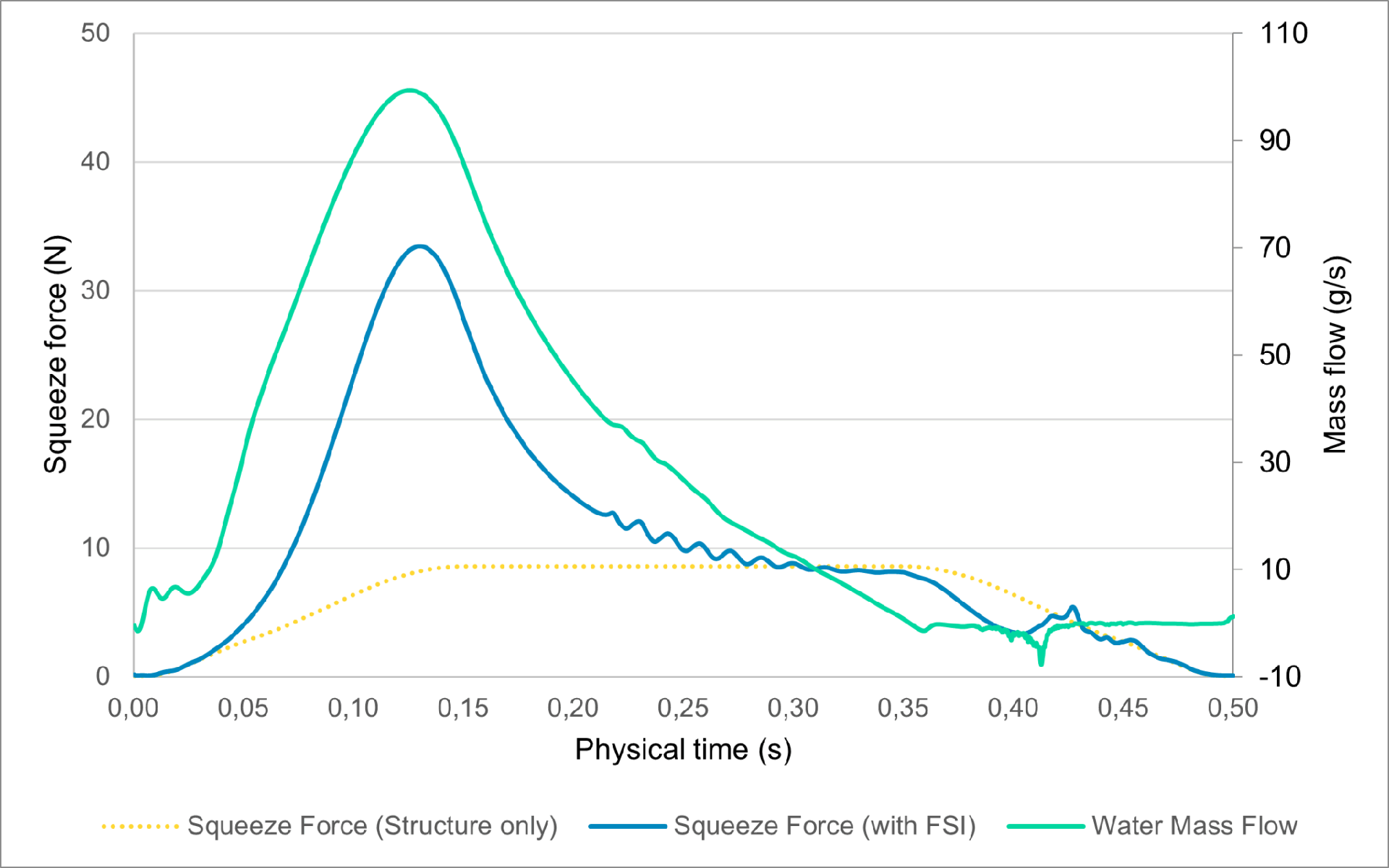

Kết quả thực tế cho thấy, lực để bóp chai chứa nước cao gấp bốn lần chai rỗng – do ta cần thắng cả sức đàn hồi nhựa lẫn sức cản nước tại vòi. Vì vậy, thành chai và vòi đều cần được mô phỏng và tối ưu đồng thời tham số.
Từ ý tưởng đến sản xuất – Chủ động mô phỏng các bước thổi ép chai
Sau khi đã tìm được thiết kế tối ưu trên mô hình, vấn đề tiếp theo là sản xuất hàng loạt: làm thế nào để giữ đúng hình dạng và độ dày đạt chuẩn khi đúc thổi. STAR-CCM+ 2506 với tính năng mô hình hóa tiếp xúc giữa chai và khuôn giúp kỹ sư dự đoán chính xác cách vật liệu nhựa lan tỏa, dày mỏng từng vùng thành chai – kể cả ở những vùng hình học phức tạp.
Nhờ chu trình mô phỏng liền mạch, mọi bước từ ý tưởng đến sản phẩm thực tế đều được kiểm soát, rút ngắn vòng lặp thử mẫu, đảm bảo mọi sản phẩm xuất xưởng đều đồng nhất, đáp ứng tiêu chuẩn khắt khe nhất của giải đấu chuyên nghiệp.
Đồng hành cùng chai nước hoàn hảo trên mọi nẻo đường đua
Đằng sau chuyển động nhẹ nhàng của mỗi chai nước được bóp trên đường đua là cả một hệ thống kỹ thuật số, khoa học và sáng tạo không ngừng nghỉ. Mỗi cải tiến nhỏ giúp các vận động viên yên tâm cắn đích, mang lại thành tích cao và khẳng định vị thế thương hiệu. Một chai nước chất lượng không chỉ là vật dụng đơn giản mà còn là thành quả của tri thức kỹ thuật hiện đại và sáng tạo toàn diện.
